Khi nào Dispensing Booth được xem là không đạt vận tốc khí?

Vận tốc khí trong Dispensing Booth thường được đánh giá tại một mặt phẳng và hệ thống điểm đo đã xác định. Kết quả bao gồm vận tốc tại từng vị trí, giá trị trung bình và mức chênh lệch giữa các điểm.

Tình trạng không đạt có thể xuất hiện theo hai dạng. Trường hợp thứ nhất là vận tốc thấp tại phần lớn vùng thao tác, thường liên quan đến lưu lượng tổng thể của hệ thống. Trường hợp thứ hai chỉ xuất hiện tại một vài điểm, phản ánh dòng khí đang phân bố lệch hoặc bị vật cản làm thay đổi hướng.

Tiêu chí vận tốc phù hợp được xác định theo thiết kế, mục đích sử dụng và cấu hình của từng thiết bị. Một giá trị cố định khó áp dụng chung cho mọi booth vì kích thước vùng thao tác, phương án hồi gió và đặc tính quy trình có thể khác nhau.

Sai số đo làm kết quả vận tốc thấp

Trước khi kiểm tra quạt và bộ lọc, phương pháp đo nên được xác nhận lại. Đầu dò đặt sai hướng, thiết bị chưa hiệu chuẩn hoặc khoảng cách giữa các điểm đo không đồng đều đều có thể làm kết quả thiếu chính xác.

Dispensing Booth cũng cần đạt trạng thái ổn định trước khi đo. Quạt vừa khởi động, rèm đang chuyển động hoặc cửa phòng đóng mở liên tục có thể tạo dao động tạm thời.

Vị trí đo quá gần trần cấp khí, vách booth hoặc thiết bị lớn thường phản ánh dòng khí cục bộ hơn là điều kiện chung của vùng thao tác. Phép đo theo lưới giúp nhận biết rõ khu vực nào đang thấp và mức độ chênh lệch giữa các điểm.

Bộ lọc tăng trở lực làm lưu lượng suy giảm

Không khí trong Dispensing Booth thường đi qua tiền lọc, lọc trung gian và HEPA trước khi được cấp trở lại vùng thao tác. Khi bụi tích tụ trên vật liệu lọc, trở lực tăng dần và làm đường khí trở nên khó lưu thông hơn.

Với quạt chạy ở tốc độ cố định, lưu lượng thường giảm khi tổng trở lực tăng. Vận tốc khí từ trần cấp xuống khu vực cân chia vì thế cũng thấp hơn so với trạng thái ban đầu.

Nếu hệ thống sử dụng biến tần hoặc chế độ tự bù, quạt có thể tăng tốc để duy trì lưu lượng trong một khoảng vận hành nhất định. Khi quạt tiến gần giới hạn công suất, khả năng bù giảm và vận tốc bắt đầu suy giảm rõ hơn.

Chênh áp qua từng tầng lọc là dữ liệu hữu ích để xác định vị trí đang tăng tải. Tiền lọc thường được kiểm tra trước vì đây là tầng tiếp nhận phần lớn bụi thô từ dòng hồi.

Quạt Dispensing Booth hoạt động chưa đúng trạng thái

Vận tốc thấp cũng có thể xuất phát từ tốc độ quạt, chiều quay hoặc tín hiệu điều khiển. Biến tần đặt tần số thấp hơn thông số vận hành, chế độ tiết kiệm năng lượng hoặc tín hiệu cảm biến sai lệch đều ảnh hưởng đến lưu lượng.

Với quạt truyền động bằng dây đai, tình trạng trượt hoặc xuống cấp khiến tốc độ cánh quạt thấp hơn dự kiến. Cánh quạt bám bụi không đều, biến dạng hoặc vận hành ngoài vùng hiệu suất phù hợp cũng làm lượng khí suy giảm.

Khi vận tốc thấp đi kèm tiếng ồn hoặc độ rung tăng, cụm quạt, ổ trục, dây đai và liên kết cơ khí nên được xem xét kỹ hơn. Đây là dấu hiệu cho thấy nguyên nhân có thể nằm ở bộ phận quay thay vì chỉ ở hệ thống lọc.

Đường cấp và hồi khí bị cản trở

Bàn cân, pallet, xe đẩy hoặc thùng nguyên liệu đặt sát cửa hồi có thể làm giảm diện tích hút khí. Không khí khi đó phải đi vòng sang các vị trí còn thông thoáng, khiến lưu lượng hồi và phân bố vận tốc trong booth thay đổi.

Lưới hồi bám bụi, damper mở chưa đủ hoặc đường gió bị thu hẹp cũng làm tổng trở lực tăng. Ở phía cấp khí, tấm phân phối bám bụi hoặc một phần trần cấp bị che có thể tạo vùng vận tốc thấp cục bộ.

Nếu chỉ một khu vực không đạt, cách bố trí thiết bị và đường phân phối khí nên được kiểm tra trước khi điều chỉnh tốc độ quạt.

Rò khí và mất cân bằng với khu vực xung quanh

Không khí có thể thất thoát qua khe nối, panel, cửa kỹ thuật hoặc đoạn ống chưa kín. Khi một phần lưu lượng không đi qua vùng thao tác, vận tốc thực tế sẽ thấp hơn dự kiến dù quạt vẫn hoạt động.

Áp suất của phòng lắp đặt cũng ảnh hưởng đến dòng khí tại mặt mở. Sự thay đổi của hệ thống HVAC tổng thể có thể làm quan hệ áp suất giữa booth và phòng biến động, đặc biệt trong thời điểm cửa phòng mở hoặc các thiết bị hút khác cùng hoạt động.

Vì vậy, vận tốc khí nên được đối chiếu cùng chênh áp booth và trạng thái vận hành của khu vực xung quanh.

Vật cản làm dòng khí phân bố không đều

Bàn cân, thùng phuy, bao nguyên liệu và cơ thể người vận hành đều làm luồng khí hướng xuống bị chia tách. Phía sau vật cản thường xuất hiện vùng khí chuyển động chậm, trong khi các khe hẹp có thể ghi nhận vận tốc cao hơn.

Trường hợp vận tốc trung bình đạt nhưng một số điểm thấp thường liên quan đến hiện tượng này. Khói thử giúp thể hiện rõ đường đi của luồng khí, vùng xoáy và khả năng khí quay lại khu vực thao tác.

Việc kiểm tra nên thực hiện trong cấu hình gần với vận hành thực tế, có đầy đủ bàn cân, vật chứa và người thao tác ở vị trí đại diện.

Trình tự kiểm tra khi vận tốc khí không đạt

Đầu tiên, tiêu chí đo, mặt phẳng đo và trạng thái hiệu chuẩn của thiết bị được xác nhận. Booth sau đó được đưa về đúng chế độ vận hành và đo vận tốc theo lưới để xác định phạm vi ảnh hưởng.

Nếu phần lớn điểm đo đều thấp, chênh áp qua từng tầng lọc và tốc độ quạt được kiểm tra tiếp theo. Trường hợp chỉ có một vùng thấp, cửa hồi, damper, trần cấp và vật cản trong booth là những vị trí nên quan sát trước.

Đường lấy áp, cảm biến, khe rò và quan hệ áp suất với phòng cũng được xem xét khi dữ liệu chưa phù hợp. Sau khi điều chỉnh, vận tốc được đo lại trong cùng điều kiện để đánh giá mức thay đổi.

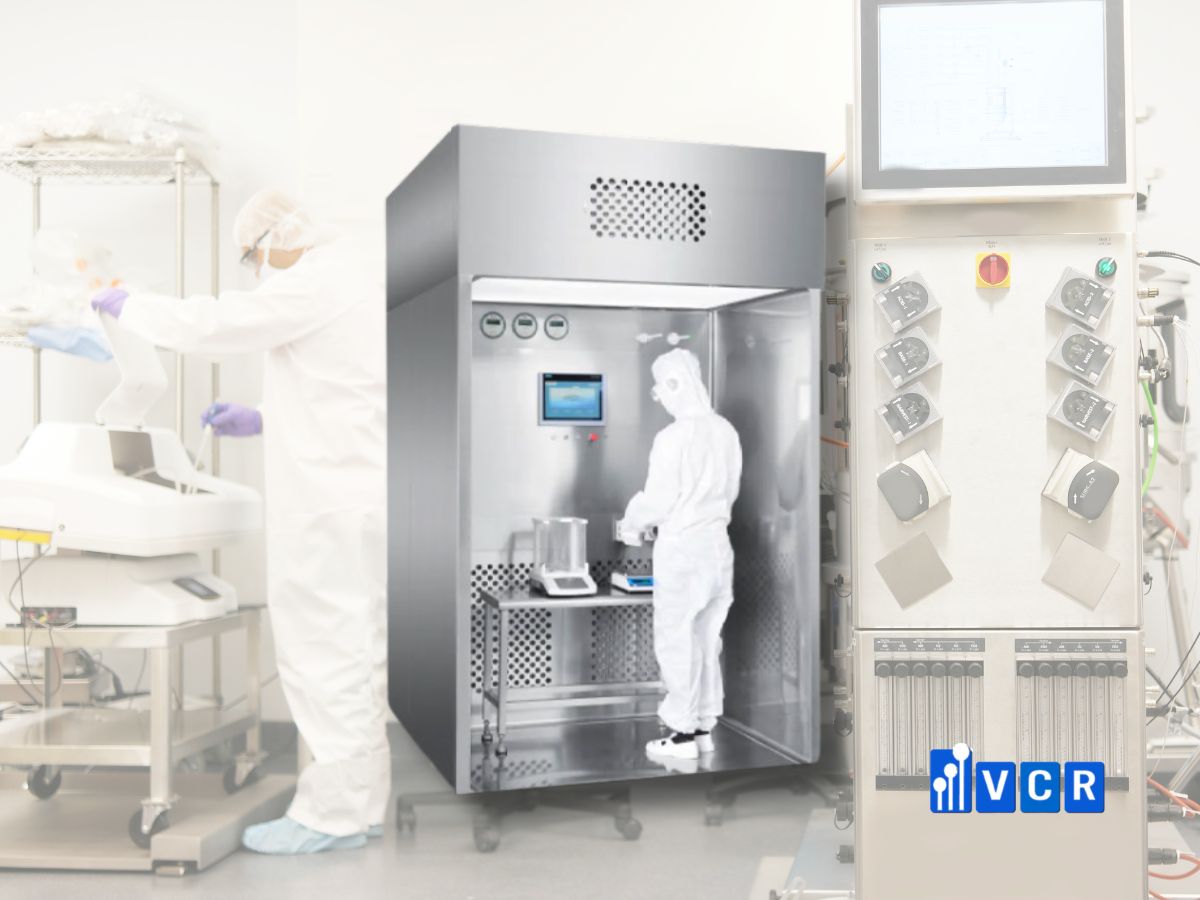

Dispensing Booth VCR

VCR cung cấp Dispensing Booth và các bộ lọc khí theo kích thước vùng thao tác, lưu lượng và cấu hình hồi gió của từng dự án.

Quạt, diện tích lọc và trần cấp khí được lựa chọn đồng bộ với yêu cầu sử dụng. Các thông số vận hành cụ thể được xác định theo cấu hình thiết bị, vật chứa và điều kiện lắp đặt thực tế.

Kết luận

Dispensing Booth không đạt vận tốc khí có thể liên quan đến phương pháp đo, bộ lọc, quạt, đường cấp – hồi khí hoặc cách bố trí thiết bị bên trong. Vận tốc thấp tại toàn bộ vùng thao tác và vận tốc thấp cục bộ cần được phân biệt ngay từ đầu.

Kiểm tra theo trình tự từ phép đo, bộ lọc, quạt đến đường khí giúp khoanh vùng nguyên nhân rõ hơn. Việc kết hợp vận tốc, chênh áp và quan sát khói thử cũng phản ánh đầy đủ hơn trạng thái thực tế của booth.

FAQs

Vận tốc thấp có phải do HEPA bị tắc không?

HEPA tăng trở lực có thể làm lưu lượng giảm, nhưng nguyên nhân cũng có thể nằm ở tiền lọc, quạt, damper, cửa hồi hoặc phương pháp đo.

Có nên tăng tốc quạt ngay khi vận tốc không đạt?

Tăng tốc quạt khi chưa xác định nguyên nhân có thể làm tăng tiếng ồn, độ rung và chênh áp bộ lọc. Đường khí và tình trạng lọc nên được kiểm tra trước.

Vì sao vận tốc trung bình đạt nhưng một số điểm vẫn thấp?

Nguyên nhân thường liên quan đến vật cản, phân bố khí, trần cấp hoặc cửa hồi. Giá trị trung bình chưa phản ánh đầy đủ từng vùng cục bộ.

Khi thay bộ lọc có cần đo lại vận tốc không?

Bộ lọc mới làm trở lực hệ thống thay đổi. Đo lại vận tốc và chênh áp giúp xác nhận thiết bị đã trở về trạng thái vận hành phù hợp.
