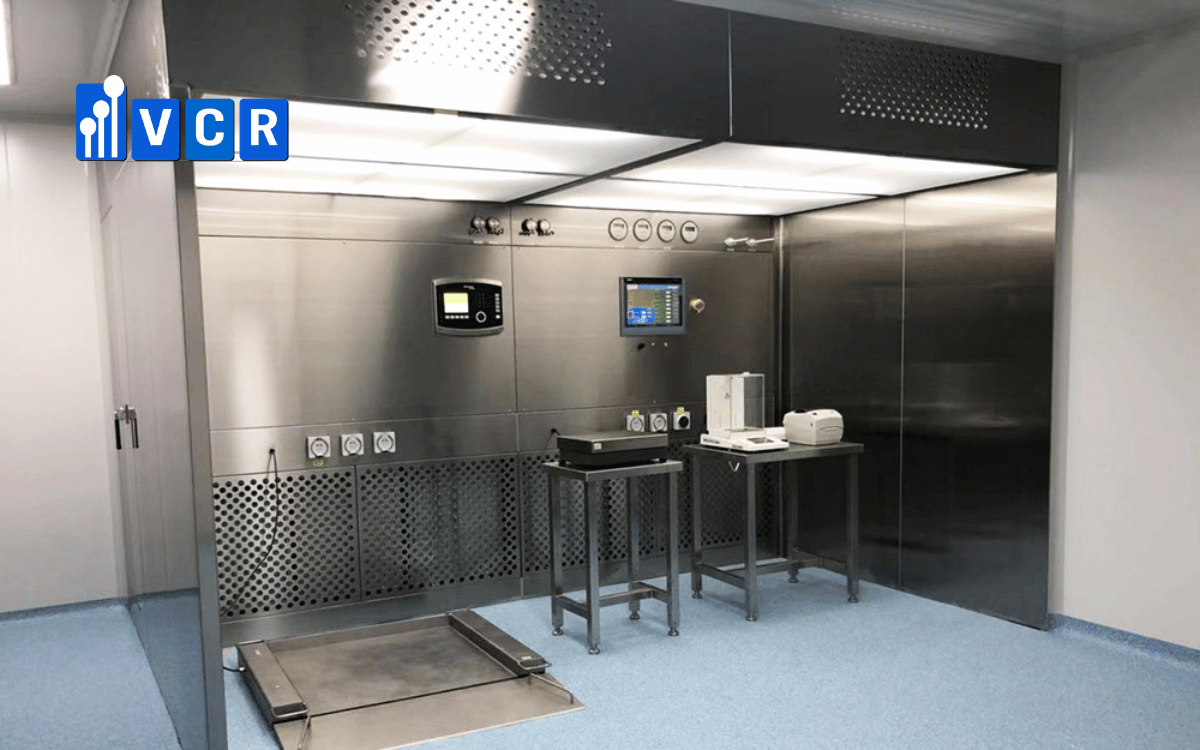

Weighing Booth là gì?

Weighing Booth là thiết bị phòng sạch được sử dụng để cân, chia, cấp phát, lấy mẫu hoặc xử lý nguyên liệu trong một vùng không khí có kiểm soát. Tại Việt Nam, thiết bị thường được gọi là Buồng Cân, buồng cân nguyên liệu hoặc buồng cân kiểm soát bụi.

Trong tài liệu kỹ thuật, Weighing Booth còn có thể được gọi là Dispensing Booth, Downflow Booth hoặc RLAF. Dù tên gọi khác nhau, thiết bị thường có nguyên lý chung là cấp không khí sạch từ phía trên xuống khu vực thao tác, sau đó thu hồi không khí qua các cửa hút bố trí thấp.

Khi người vận hành mở bao, xúc, cân hoặc chia nguyên liệu, bụi phát sinh được cuốn theo dòng khí về hệ thống hồi và lọc thay vì phát tán tự do ra phòng. Cách tổ chức này giúp hạn chế nhiễm chéo, giảm lượng bụi đi vào hệ thống điều hòa không khí và hỗ trợ bảo vệ người vận hành.

Weighing Booth được sử dụng phổ biến trong nhà máy dược phẩm, thực phẩm chức năng, mỹ phẩm, hóa chất, công nghệ sinh học, phòng kiểm nghiệm và những khu vực thường xuyên xử lý nguyên liệu dạng bột.

Vì sao các nhà máy tại Thành phố Hồ Chí Minh cần Weighing Booth?

Thành phố Hồ Chí Minh và khu vực công nghiệp phía Nam tập trung nhiều nhà máy dược phẩm, thực phẩm, mỹ phẩm, thiết bị y tế, hóa chất, công nghệ sinh học và trung tâm nghiên cứu.

Trong các cơ sở này, cân chia nguyên liệu là công đoạn có ảnh hưởng trực tiếp đến chất lượng sản phẩm, nguy cơ nhiễm chéo và mức độ phơi nhiễm của người vận hành.

Khi bao nguyên liệu được mở, bụi có thể phát tán vào không khí, bám lên cân, xe đẩy, bề mặt phòng hoặc lan sang khu vực khác theo luồng khí của hệ thống HVAC.

Đối với nguyên liệu nhạy cảm với tạp nhiễm, môi trường phòng cũng có thể làm ảnh hưởng đến chất lượng vật liệu trong thời gian bao bì được mở. Weighing Booth tạo ra một vùng thao tác cục bộ có hướng dòng khí, cấp lọc và đường hồi khí được kiểm soát.

Nếu thiết bị được thiết kế đúng, bụi sẽ được thu gần nguồn phát sinh thay vì lan ra toàn bộ phòng. Đồng thời, vùng thao tác được cấp không khí sạch nhằm giảm nguy cơ tạp nhiễm từ môi trường.

Tuy nhiên, hiệu quả của Weighing Booth không chỉ phụ thuộc vào quạt và màng lọc. Kích thước buồng, vị trí cân, đặc tính nguyên liệu, số người thao tác và điều kiện phòng đặt thiết bị đều phải được đánh giá.

Weighing Booth có giống Buồng Cân không?

Trong phần lớn dự án phòng sạch, Weighing Booth và Buồng Cân được sử dụng để chỉ cùng một nhóm thiết bị.

Hai tên gọi đều mô tả vùng thao tác có kiểm soát không khí phục vụ cân, chia, lấy mẫu hoặc cấp phát nguyên liệu. Thiết bị thường có màng lọc HEPA phía trên, dòng khí đi xuống và hệ thống hồi khí ở vị trí thấp.

Tuy nhiên, không phải mọi sản phẩm được gọi là Weighing Booth đều có hiệu suất giống nhau. Một số thiết bị chỉ tập trung tạo vùng sạch để bảo vệ sản phẩm, trong khi một số khác được thiết kế rõ ràng để kiểm soát bụi và hỗ trợ bảo vệ người vận hành.

Doanh nghiệp cần kiểm tra sơ đồ dòng khí, vị trí hồi khí, mối quan hệ áp suất, cấp lọc, vận tốc gió và tiêu chí nghiệm thu thay vì chỉ dựa vào tên thiết bị.

Weighing Booth khác LAF Cân như thế nào?

LAF Cân theo nghĩa truyền thống thường tập trung tạo dòng khí sạch một chiều nhằm bảo vệ sản phẩm khỏi tạp nhiễm từ môi trường. Thiết bị có thể không có hệ thống hồi khí thấp hoặc chiến lược áp suất phục vụ kiểm soát bụi.

Weighing Booth thường được thiết kế cho hoạt động xử lý nguyên liệu dạng bột. Ngoài việc cấp không khí sạch, thiết bị còn có cửa hồi thấp, lọc tuần hoàn và áp suất thấp hơn phòng bên ngoài khi cần hạn chế bụi thoát ra.

Vì vậy, LAF Cân và Weighing Booth có thể nhìn tương đối giống nhau nhưng mục tiêu thiết kế khác nhau. Nếu nguyên liệu hầu như không phát sinh bụi, LAF bảo vệ sản phẩm có thể phù hợp. Nếu công đoạn cân tạo nhiều bụi, Weighing Booth có hồi khí thấp thường là lựa chọn hợp lý hơn.

Vì sao không nên mua Weighing Booth chỉ dựa trên giá?

Weighing Booth không phải là một buồng inox tiêu chuẩn chỉ cần lắp quạt và màng lọc HEPA. Hiệu suất của thiết bị phụ thuộc lớn vào thiết kế khí động học.

Hai thiết bị có cùng kích thước bên ngoài vẫn có thể khác nhau đáng kể về diện tích màng lọc, công suất quạt, khoang cân bằng áp, cửa hồi khí, chất lượng cảm biến và hệ thống điều khiển.

Một thiết bị giá thấp có thể đạt vận tốc trung bình nhưng vẫn tồn tại vùng gió yếu, vùng vận tốc quá cao, điểm chết hoặc dòng khí ngược. Những sai lệch này có thể làm bụi thoát ra cửa mở hoặc di chuyển về phía người vận hành.

Báo giá thấp cũng có thể chưa bao gồm khảo sát, vận chuyển đến Thành phố Hồ Chí Minh, đưa thiết bị vào nhà máy, lắp đặt, hiệu chuẩn cảm biến, thử rò rỉ HEPA, đo vận tốc nhiều điểm, thử khói hoặc hỗ trợ hồ sơ IQ và OQ.

Doanh nghiệp nên so sánh tổng thể cấu hình kỹ thuật, chất lượng linh kiện, phạm vi hồ sơ, dịch vụ lắp đặt và tiêu chí nghiệm thu thay vì chỉ nhìn vào giá bán.

Tiêu chí lựa chọn Weighing Booth uy tín tại Thành phố Hồ Chí Minh

Thiết kế phải dựa trên nguyên liệu và quy trình

Nhà cung cấp cần hiểu rõ thiết bị được dùng để cân tá dược thông thường, nguyên liệu dễ phát tán, hoạt chất, chất gây dị ứng hay vật liệu có độc tính.

Mỗi loại nguyên liệu có đặc tính khác nhau về kích thước hạt, mật độ, độ bám dính, mức độ phát tán và nguy cơ đối với người vận hành.

Kích thước cân, xe đẩy, thùng nguyên liệu, bao chứa và số lượng người thao tác cũng ảnh hưởng trực tiếp đến thiết kế.

Nếu buồng quá nhỏ, người vận hành và thiết bị có thể che chắn dòng khí. Nếu buồng quá lớn, diện tích lọc, công suất quạt và điện năng tiêu thụ sẽ tăng không cần thiết.

Đối với nguyên liệu có độc tính cao hoặc giới hạn phơi nhiễm thấp, Weighing Booth thông thường có thể không đủ. Khi đó, doanh nghiệp cần xem xét hệ thống containment chuyên dụng, lọc nhiều cấp hoặc thiết bị cách ly.

Dòng khí phải ổn định trên toàn bộ vùng thao tác

Weighing Booth thường tạo dòng khí từ phía trên xuống dưới. Tuy nhiên, chỉ thấy không khí đi xuống chưa đủ để chứng minh thiết bị đạt yêu cầu.

Vận tốc cần được phân bố tương đối đồng đều trên toàn bộ vùng cân. Khu vực có vận tốc quá thấp có thể không kiểm soát được bụi. Khu vực có vận tốc quá cao có thể làm bột nhẹ phát tán, gây khó chịu cho người vận hành hoặc ảnh hưởng đến độ ổn định của cân.

Phân bố gió chịu ảnh hưởng của diện tích HEPA, số lượng quạt, khoang áp, tấm phân phối khí và các vật cản trong vùng làm việc.

Do đó, thiết bị cần được đánh giá không chỉ khi để trống mà còn trong điều kiện mô phỏng có cân, xe đẩy, thùng nguyên liệu và người vận hành.

Màng lọc HEPA phải có khả năng truy xuất

Weighing Booth dùng trong nhà máy dược phẩm thường sử dụng màng lọc HEPA H14 hoặc cấp lọc phù hợp với yêu cầu dự án.

Nhà cung cấp cần làm rõ hãng sản xuất, model, kích thước, hiệu suất lọc, lưu lượng danh định và trở lực ban đầu.

Những thông số này ảnh hưởng trực tiếp đến lựa chọn quạt và khả năng duy trì vận tốc khi màng lọc tăng trở lực theo thời gian.

Khung giữ lọc phải đảm bảo kín và có khả năng kiểm tra tại hiện trường. Thiết bị nên có cổng cấp khí dung phía trước HEPA và đủ không gian để quét đầu dò trên bề mặt lọc, gioăng và khung lắp.

Chứng nhận xuất xưởng của màng lọc không thể thay thế phép thử rò rỉ sau khi thiết bị được vận chuyển và lắp đặt tại nhà máy.

Hệ thống hồi khí phải được tính toán phù hợp

Cửa hồi khí của Weighing Booth thường được bố trí ở vị trí thấp để thu bụi theo chiều đi xuống của dòng khí.

Nếu diện tích hồi quá nhỏ, vận tốc hút cục bộ có thể quá cao và tạo nhiễu động. Nếu vị trí hồi không đều, trong buồng có thể hình thành vùng xoáy, điểm chết hoặc đường thoát bụi ra phía trước.

Khoang hồi, lưới hút và lọc sơ cấp phải dễ tháo lắp, kiểm tra và vệ sinh.

Bụi tích tụ tại các vị trí này có thể trở thành nguồn nhiễm chéo giữa các mẻ hoặc các sản phẩm khác nhau.

Nhà cung cấp cần tính toán quạt, lọc, cửa hồi và khoang gió như một hệ thống hoàn chỉnh thay vì lựa chọn từng bộ phận riêng lẻ.

Chênh áp phải phù hợp với mục tiêu kiểm soát

Weighing Booth dùng để kiểm soát bụi thường được duy trì ở áp suất thấp hơn phòng bên ngoài.

Mối quan hệ này giúp giữ không khí chứa bụi trong vùng kiểm soát và hạn chế vật liệu thoát ra cửa mở.

Tuy nhiên, áp suất âm không phải càng lớn càng tốt. Chênh áp quá cao có thể tạo nhiễu động tại cửa, ảnh hưởng đến dòng khí đi xuống và gây mất ổn định cho hệ thống HVAC.

Giá trị chênh áp cần được xác định dựa trên kích thước cửa mở, lưu lượng cấp và hồi khí, đặc tính nguyên liệu và chiến lược áp suất của khu vực.

Thiết bị nên được trang bị đồng hồ hoặc cảm biến để theo dõi chênh áp qua các cấp lọc và giữa buồng với phòng đặt thiết bị.

Kết cấu phải dễ vệ sinh

Khu vực thao tác thường được chế tạo bằng inox 304 hoặc vật liệu phù hợp với yêu cầu của nhà máy.

Bề mặt cần nhẵn, kín, hạn chế khe hở và dễ lau chùi. Các góc bên trong nên được xử lý để giảm tích tụ bột.

Đèn, ổ cắm, bảng điều khiển, lưới hồi và các chi tiết lắp đặt phải được bố trí sao cho không tạo ra vị trí khó vệ sinh.

Không nên đánh giá chất lượng thiết bị chỉ qua độ bóng của inox. Một bề mặt sáng nhưng có nhiều vít lộ, khe nối hoặc góc chết vẫn có thể làm tăng nguy cơ tồn dư nguyên liệu.

Một Weighing Booth tốt cần cho phép vệ sinh nhanh giữa các mẻ và dễ quan sát những khu vực có nguy cơ bám bụi.

Hệ thống điều khiển Weighing Booth nên có gì?

Weighing Booth cơ bản có thể sử dụng công tắc, biến tần, đồng hồ chênh áp và cảm biến vận tốc gió.

Với dự án yêu cầu cao hơn, thiết bị có thể tích hợp bộ điều khiển lập trình và màn hình cảm ứng để hiển thị trạng thái quạt, vận tốc gió, chênh áp lọc, thời gian vận hành và cảnh báo.

Khi trở lực màng lọc tăng, biến tần có thể điều chỉnh tốc độ quạt để duy trì vận tốc phù hợp.

Các cảnh báo thường cần thiết gồm vận tốc gió thấp, chênh áp lọc cao, lỗi quạt, mất tín hiệu cảm biến, nguồn điện bất thường và thời gian bảo trì đến hạn.

Tuy nhiên, cảm biến tích hợp chỉ phản ánh giá trị tại vị trí được lắp. Phân bố vận tốc trên toàn bộ vùng thao tác vẫn phải được đo tại nhiều điểm.

Hồ sơ cần yêu cầu khi mua Weighing Booth

Hồ sơ kỹ thuật cần được xác định ngay từ giai đoạn báo giá và phê duyệt thiết kế.

Nhà cung cấp nên cung cấp bảng thông số kỹ thuật, bản vẽ tổng thể, sơ đồ dòng khí, sơ đồ điện, danh mục linh kiện, hướng dẫn vận hành và bảo trì.

Đối với dự án GMP, hồ sơ có thể bao gồm chứng nhận màng lọc HEPA, chứng chỉ hiệu chuẩn cảm biến, hồ sơ vật liệu theo thỏa thuận, biên bản kiểm tra tại nhà máy và báo cáo kiểm tra sau lắp đặt.

Tùy phạm vi hợp đồng, doanh nghiệp có thể yêu cầu thêm tài liệu hỗ trợ FAT, SAT, IQ hoặc OQ.

Các thuật ngữ như “đạt GMP”, “đạt ISO Class 5” hoặc “đạt Grade A” cần được chuyển thành tiêu chí đo lường cụ thể. Nếu không, quá trình nghiệm thu có thể phát sinh tranh luận giữa chủ đầu tư, nhà thầu và nhà cung cấp.

Các phép kiểm tra quan trọng sau khi lắp đặt

Đo vận tốc và độ đồng đều dòng khí

Vận tốc cần được đo tại nhiều điểm trên mặt phẳng quy định. Báo cáo phải thể hiện giá trị trung bình, lớn nhất, nhỏ nhất và mức độ sai lệch giữa các vị trí.

Không nên chỉ đo tại một điểm gần cảm biến rồi dùng kết quả đó để đại diện cho toàn bộ vùng cân.

Nếu phân bố gió không đồng đều, nhà cung cấp cần điều chỉnh tốc độ quạt, khoang áp, tấm phân phối khí hoặc hệ thống hồi khí.

Thử rò rỉ màng lọc HEPA

Khí dung thử được cấp về phía trước màng lọc, sau đó đầu dò quét toàn bộ bề mặt HEPA, gioăng và khung lắp.

Phép thử giúp phát hiện hư hỏng do vận chuyển, lỗi làm kín hoặc sai sót trong quá trình lắp ráp.

Đây là bước quan trọng để xác nhận không khí cấp vào vùng cân thực sự đi qua hệ thống lọc theo thiết kế.

Thử hướng dòng khí bằng khói

Thử khói giúp quan sát trực tiếp chuyển động của không khí trong Weighing Booth.

Phép thử có thể phát hiện vùng xoáy, điểm chết, dòng khí ngược hoặc nguy cơ bụi thoát ra cửa mở.

Nên thực hiện thử khói trong điều kiện mô phỏng có cân, xe đẩy, thùng nguyên liệu và người vận hành tại vị trí dự kiến.

Đếm tiểu phân không khí

Khi Weighing Booth được yêu cầu tạo vùng sạch theo một cấp ISO cụ thể, cần thực hiện đếm tiểu phân trong trạng thái đã thống nhất.

Kết quả đếm hạt phải được đánh giá cùng với vận tốc gió, tính toàn vẹn của HEPA, chênh áp và điều kiện phòng đặt thiết bị.

Một kết quả đếm hạt đạt yêu cầu không tự động chứng minh dòng khí đồng đều hoặc bụi không phát tán.

Kiểm tra độ ồn, độ chiếu sáng và cảnh báo

Độ ồn cần được kiểm soát để không ảnh hưởng đến người vận hành và môi trường làm việc.

Độ chiếu sáng phải đủ để đọc màn hình cân, nhãn nguyên liệu, hướng dẫn thao tác và hồ sơ sản xuất.

Các cảnh báo liên quan đến quạt, vận tốc gió, chênh áp lọc và cảm biến cũng cần được kiểm tra theo logic điều khiển đã phê duyệt.

Những sai lầm thường gặp khi mua Weighing Booth tại Thành phố Hồ Chí Minh

Sai lầm phổ biến là lựa chọn thiết bị theo kích thước và giá bán mà không phân tích loại nguyên liệu hoặc mục tiêu bảo vệ.

Một sai lầm khác là chỉ yêu cầu cấp sạch mà không xác định khả năng kiểm soát bụi. Kết quả đếm tiểu phân đạt yêu cầu không tự động chứng minh rằng bụi không thoát ra ngoài.

Nhiều nhà máy chỉ kiểm tra Weighing Booth khi để trống. Khi đưa cân, xe đẩy, thùng nguyên liệu và người vận hành vào, hướng dòng khí có thể thay đổi đáng kể.

Ngoài ra, màn hình cảm ứng hiện đại không phải là bằng chứng cho chất lượng khí động học. Thiết bị vẫn cần được kiểm tra bằng phép đo độc lập và thử khói.

Mua Weighing Booth ở đâu uy tín tại Thành phố Hồ Chí Minh?

Doanh nghiệp nên lựa chọn nhà cung cấp có khả năng khảo sát quy trình, thiết kế dòng khí, sản xuất, vận chuyển, lắp đặt và phối hợp kiểm định.

Nhà cung cấp cần hiểu Weighing Booth không hoạt động độc lập mà liên quan trực tiếp đến hệ thống HVAC, chênh áp phòng, vị trí cửa, luồng người, luồng nguyên liệu và quy trình vệ sinh.

Thiết bị phòng sạch VCR là đơn vị cung cấp thiết bị phòng sạch cho các nhà thầu thi công phòng sạch, nhà máy dược phẩm, thực phẩm chức năng, mỹ phẩm, điện tử và phòng thí nghiệm.

VCR có thể tư vấn cấu hình Weighing Booth dựa trên loại nguyên liệu, mức độ phát sinh bụi, kích thước vùng thao tác, cấp sạch, mục tiêu bảo vệ sản phẩm và người vận hành.

Đối với dự án tại Thành phố Hồ Chí Minh và khu vực phía Nam, việc khảo sát trực tiếp giúp kiểm tra kích thước phòng, cửa, hành lang, chiều cao trần, vị trí nguồn điện, điều kiện HVAC và đường đưa thiết bị vào khu vực lắp đặt.

Thông tin cần cung cấp khi yêu cầu báo giá

Doanh nghiệp cần cung cấp kích thước phòng, vị trí lắp đặt, kích thước cân, thùng nguyên liệu, xe đẩy và khoảng không dành cho người vận hành.

Nhà cung cấp cũng cần biết loại nguyên liệu, mức độ phát sinh bụi, độc tính, số lượng người thao tác, cấp sạch dự kiến và mục tiêu bảo vệ.

Nguồn điện, chênh áp phòng, điều kiện HVAC, phương án tuần hoàn hoặc xả khí, yêu cầu điều khiển và cảnh báo cần được xác định rõ.

Phạm vi vận chuyển, lắp đặt, hiệu chuẩn, kiểm định, FAT, SAT, IQ, OQ, bảo hành và bảo trì cũng nên được thống nhất ngay từ giai đoạn báo giá.

Câu hỏi thường gặp

Weighing Booth có giống Buồng Cân không?

Trong phần lớn dự án, Weighing Booth và Buồng Cân là hai tên gọi của cùng một nhóm thiết bị. Tuy nhiên, cấu hình thực tế có thể khác nhau về hồi khí, áp suất, cấp lọc và mục tiêu bảo vệ. Doanh nghiệp cần kiểm tra sơ đồ dòng khí và thông số kỹ thuật.

Weighing Booth có bắt buộc đạt ISO Class 5 không?

Không phải mọi Weighing Booth đều bắt buộc đạt ISO Class 5. Cấp sạch cần được xác định dựa trên loại sản phẩm, trạng thái sản phẩm hở, công đoạn thao tác và kết quả đánh giá rủi ro.

Weighing Booth có luôn phải vận hành ở áp suất âm không?

Weighing Booth dùng để kiểm soát bụi thường được duy trì ở áp suất thấp hơn phòng bên ngoài. Tuy nhiên, giá trị chênh áp phải phù hợp với lưu lượng khí, kích thước cửa mở và chiến lược áp suất của khu vực.

Weighing Booth có thể dùng cho hoạt chất độc tính cao không?

Không nên mặc định Weighing Booth thông thường phù hợp với mọi hoạt chất. Với vật liệu có độc tính cao hoặc giới hạn phơi nhiễm thấp, cần đánh giá cấp độ containment, phương pháp thay lọc, đường xả khí và giải pháp cách ly.

Có thể sản xuất Weighing Booth theo kích thước riêng không?

Có. Thiết bị nên được thiết kế theo kích thước phòng, cân, xe đẩy, thùng nguyên liệu, số lượng người thao tác và yêu cầu dòng khí. Thiết kế riêng giúp tối ưu không gian và hiệu suất vận hành.

Bao lâu cần thay màng lọc HEPA của Weighing Booth?

Không nên thay HEPA chỉ theo thời gian cố định. Quyết định thay lọc cần dựa trên chênh áp, lưu lượng, vận tốc gió, kết quả thử rò rỉ, số giờ vận hành và chương trình bảo trì của nhà máy.

Kết luận

Mua Weighing Booth uy tín tại Thành phố Hồ Chí Minh cần đánh giá đồng thời thiết kế dòng khí, hiệu quả kiểm soát bụi, chất lượng HEPA, hệ thống hồi khí, chênh áp, hồ sơ kỹ thuật và năng lực kiểm định.

Một Weighing Booth phù hợp không chỉ tạo ra vùng không khí sạch mà còn phải thu bụi gần nguồn phát sinh, giảm nhiễm chéo, hỗ trợ bảo vệ người vận hành và tích hợp đúng với hệ thống HVAC của nhà máy.

Thiết bị phòng sạch VCR có thể phối hợp với chủ đầu tư và nhà thầu phòng sạch trong quá trình khảo sát, lựa chọn cấu hình, sản xuất, vận chuyển, lắp đặt và kiểm tra Weighing Booth cho các dự án tại Thành phố Hồ Chí Minh và khu vực phía Nam.
