HEPA vừa lọc sạch vừa tạo trở lực cho dòng khí

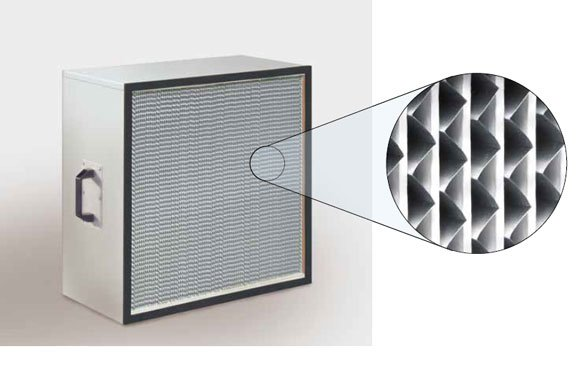

Trong Dispensing Booth, không khí được quạt đưa qua các cấp lọc trước khi cấp xuống vùng thao tác hoặc tuần hoàn trở lại hệ thống. Bộ lọc HEPA giữ các hạt có kích thước rất nhỏ, đồng thời tạo ra một mức sụt áp khi không khí đi qua vật liệu lọc.

Mức sụt áp phụ thuộc vào cấu trúc màng lọc, độ dày, mật độ vật liệu, diện tích bề mặt hữu dụng và vận tốc khí qua mặt lọc. Vật liệu dày hoặc có mật độ cao thường tạo sức cản lớn hơn; vận tốc mặt lọc tăng cũng làm chênh áp thay đổi.

Vì vậy, HEPA luôn được lựa chọn cùng lưu lượng thiết kế và khả năng tạo áp của quạt. Một bộ lọc có hiệu suất phù hợp nhưng điểm làm việc lệch khỏi cấu hình quạt vẫn có thể làm vận tốc vùng thao tác thiếu ổn định.

Bộ lọc HEPA trong Dispensing Booth tác động đến lưu lượng thế nào?

Quan hệ giữa HEPA và lưu lượng phụ thuộc vào cách điều khiển quạt.

Với quạt chạy ở tốc độ cố định, trở lực hệ thống tăng sẽ làm điểm vận hành dịch chuyển trên đường đặc tính quạt. Lưu lượng qua booth thường giảm, kéo theo vận tốc tại mặt cấp và vùng thao tác suy giảm.

Với hệ thống có điều khiển bù, quạt có thể tăng tốc để duy trì lưu lượng hoặc vận tốc đã thiết lập. Khi đó, thông số vùng làm việc được giữ ổn định hơn, nhưng tải motor, tiếng ồn và mức tiêu thụ năng lượng có thể tăng theo.

Hiệu suất của hệ quạt được xác định từ sự tương tác giữa lưu lượng và áp suất yêu cầu của toàn hệ thống. Quạt lựa chọn thiếu phù hợp dễ vận hành xa vùng hiệu quả, gây thêm tiếng ồn, rung và bất ổn dòng khí.

Tình trạng HEPA và biểu hiện trên hệ thống

Bảng trên giúp khoanh vùng nguyên nhân. Kết luận kỹ thuật vẫn cần dựa trên chênh áp, lưu lượng, bản đồ vận tốc và tình trạng lắp đặt thực tế.

Tải bụi làm trở lực tăng theo thời gian

Trong quá trình vận hành, bụi được giữ lại trên pre-filter, lọc trung gian và HEPA. Khi lượng hạt tích tụ tăng, đường đi của không khí qua vật liệu lọc bị thu hẹp, khiến chênh áp HEPA có xu hướng tăng.

Tốc độ tăng trở lực phụ thuộc vào tải bụi của quy trình, thời gian sử dụng, hiệu quả của các cấp lọc phía trước và chế độ vệ sinh vùng làm việc. Quy trình mở bao, đổ liệu hoặc xử lý bột phát tán mạnh có thể làm hệ thống lọc nhận tải lớn hơn.

Pre-filter và lọc trung gian giữ vai trò giảm lượng hạt đi tới HEPA. Việc duy trì các cấp lọc đầu trong trạng thái phù hợp giúp kéo dài thời gian vận hành của HEPA và giữ điểm làm việc của quạt ổn định hơn.

Chênh áp tăng ảnh hưởng đến vùng cân chia

Khi trở lực tăng nhưng quạt chưa bù đủ, lưu lượng Dispensing Booth suy giảm. Vận tốc tại vùng làm việc có thể giảm rõ ở những vị trí xa mặt cấp, gần mặt mở hoặc phía sau vật cản.

Mức trung bình đôi khi vẫn nằm trong dải vận hành, trong khi một số điểm đã hình thành vùng vận tốc thấp. Vì thế, dữ liệu chênh áp nên được đối chiếu với bản đồ vận tốc và smoke study, đặc biệt sau thời gian dài vận hành hoặc khi xuất hiện hiện tượng bụi thoát ra ngoài.

Nếu quạt tăng tốc để bù trở lực, vận tốc cục bộ tại một số vùng có thể tăng. Phép cân nhạy dễ chịu ảnh hưởng từ dòng khí mạnh hơn, còn bột nhẹ có thể bị khuấy trên bề mặt. Mục tiêu vận hành là duy trì phân bố khí phù hợp, thay vì chỉ giữ một giá trị trung bình.

Diện tích và cấu trúc HEPA quyết định mức cản

Hai bộ lọc có cùng kích thước bên ngoài vẫn có thể tạo mức trở lực khác nhau do chiều sâu nếp gấp, diện tích vật liệu và cấu trúc khung khác biệt.

HEPA có diện tích lọc hữu dụng lớn cho phép không khí phân bố trên bề mặt rộng hơn, qua đó giảm vận tốc xuyên qua vật liệu tại cùng lưu lượng. Ngược lại, bộ lọc quá nhỏ so với lưu lượng yêu cầu sẽ làm vận tốc mặt lọc và sức cản tăng.

Lựa chọn HEPA vì thế cần dựa trên lưu lượng định mức, chênh áp ban đầu và không gian lắp đặt. Việc thay thế bằng model khác kích thước tương đương nhưng có đặc tính trở lực khác có thể làm điểm vận hành của toàn booth thay đổi.

Chênh áp chưa thể hiện độ kín và hiệu suất lọc

Trở lực bộ lọc phản ánh sức cản đối với dòng khí. Hiệu suất giữ hạt và tính toàn vẹn của HEPA được đánh giá bằng các phép kiểm tra riêng.

Một HEPA có chênh áp bình thường vẫn cần bảo đảm lắp kín trong housing. Gioăng, gel seal và khung giữ lọc tạo đường kín để không khí đi qua vật liệu thay vì vòng qua mép. Tài liệu kỹ thuật về HEPA cũng tách riêng yêu cầu về sụt áp, lưu lượng và kiểm tra tính toàn vẹn.

Do đó, quyết định thay lọc nên dựa trên xu hướng chênh áp, khả năng duy trì lưu lượng, tình trạng quạt và kết quả kiểm tra liên quan.

Theo dõi HEPA bằng dữ liệu xu hướng

Giá trị nền sau lắp đặt là cơ sở để theo dõi tải bụi HEPA. Chênh áp được ghi nhận cùng tốc độ quạt, vận tốc vùng làm việc và trạng thái các cấp lọc phía trước.

Chênh áp tăng từ từ thường phù hợp với quá trình tích tải. Biến động đột ngột có thể liên quan đến đầu lấy áp, cảm biến, cửa lọc, vật cản hoặc thay đổi chế độ quạt. Khi lưu lượng giảm trong khi chênh áp tăng, hướng kiểm tra tập trung vào tải lọc và khả năng tạo áp của quạt.

Cách theo dõi theo xu hướng cung cấp bức tranh rõ hơn một lần đo riêng lẻ và hỗ trợ xây dựng kế hoạch bảo trì phù hợp với tải vận hành thực tế.

Giải pháp HEPA cho Dispensing Booth từ VCR

VCR cung cấp Dispensing Booth với cấu hình pre-filter, lọc trung gian và HEPA được lựa chọn theo kích thước vùng làm việc, lưu lượng cùng tải bụi của từng quy trình. Module quạt – lọc được phối hợp để tạo dòng khí qua vùng cân chia và duy trì điều kiện làm việc phù hợp.

Thông số HEPA, chênh áp và khả năng điều khiển quạt được xem xét đồng bộ. Cách tiếp cận này giúp hạn chế tình trạng thay lọc làm thay đổi lưu lượng hoặc quạt phải vận hành ngoài vùng phù hợp.

Kết luận

Bộ lọc HEPA trong Dispensing Booth ảnh hưởng trực tiếp đến trở lực hệ thống và điểm vận hành của quạt. Khi HEPA tích bụi, lưu lượng có thể giảm hoặc quạt phải tăng tốc để bù.

Theo dõi đồng thời chênh áp, tốc độ quạt và bản đồ vận tốc giúp đánh giá đúng ảnh hưởng của bộ lọc. Đây là cơ sở để duy trì khả năng thu bụi, độ ổn định của phép cân và hiệu quả vận hành của Dispensing Booth.

FAQs

Chênh áp HEPA tăng có làm lưu lượng giảm?

Với quạt tốc độ cố định, lưu lượng thường giảm khi trở lực tăng. Hệ thống điều khiển bù có thể tăng tốc quạt để duy trì lưu lượng.

Có thể thay HEPA bằng model cùng kích thước không?

Model thay thế cần tương thích về lưu lượng định mức, chênh áp, hiệu suất, kiểu gioăng và kết cấu housing.

Chênh áp thấp có nghĩa HEPA còn tốt?

Chênh áp thể hiện sức cản. Tính toàn vẹn và khả năng giữ hạt được xác nhận bằng phương pháp kiểm tra riêng.

Pre-filter ảnh hưởng gì đến tuổi thọ HEPA?

Pre-filter giữ các hạt lớn trước khi dòng khí tới HEPA, qua đó giảm tải bụi và làm chậm quá trình tăng trở lực.
