Smoke study trong Dispensing Booth khác đo vận tốc

Smoke study cung cấp thông tin định tính. Phương pháp này cho biết không khí di chuyển theo hướng nào, nhưng chưa xác định chính xác vận tốc tại từng vị trí.

Đo vận tốc lại cung cấp dữ liệu định lượng tại các điểm hoặc trên một mặt phẳng khảo sát. Bản đồ vận tốc giúp xác định vùng cao, vùng thấp và mức độ đồng đều, trong khi khói cho thấy cách các vùng đó liên kết với nhau thành một đường khí thực tế.

Vì vậy, hình ảnh khói chưa thay thế dữ liệu vận tốc hoặc phép đánh giá containment. Các phương pháp bổ sung cho nhau để mô tả đầy đủ hơn hiệu suất vùng làm việc.

Đường khí từ mặt cấp đến cửa hồi

Ở trạng thái thuận lợi, khói đi từ phía trên xuống, bao phủ khu vực cân chia rồi chuyển về khe hồi thấp. Dòng khí nên dẫn chất phát tán rời khỏi vùng hô hấp và mặt mở của booth.

Nếu khói di chuyển ngang qua vị trí đứng của người vận hành trước khi vào cửa hồi, cách bố trí nguồn phát hoặc tư thế thao tác có thể chưa phù hợp. Khói tiến ra ngoài mặt mở cho thấy ranh giới bảo vệ đang chịu ảnh hưởng từ phân bố khí, vật cản hoặc luồng khí của căn phòng.

Mục tiêu của hệ thống thu bụi là đưa chất phát tán rời khỏi khu vực sản xuất, ưu tiên thu gần nguồn phát. Hiệu quả này cần được chứng minh thông qua thiết kế và hoạt động đánh giá phù hợp.

Vùng xoáy phía sau bàn cân và vật chứa

Dòng khí đi xuống sẽ đổi hướng khi gặp mặt bàn, cân, thùng phuy hoặc IBC. Phía sau các vật cản lớn có thể hình thành vùng khói quay vòng, di chuyển chậm hoặc lưu lại lâu hơn những khu vực khác.

Vùng xoáy cho thấy không khí chưa đi trực tiếp đến cửa hồi. Bụi phát sinh tại vị trí này có khả năng lắng trên bề mặt hoặc lan sang khu vực lân cận trước khi được thu về.

Quan sát nên tập trung vào phía sau bàn cân, hai bên thùng chứa, khoảng dưới mặt bàn và vùng sát cửa hồi. Đây là những vị trí dễ bị che chắn khi thiết bị, bao nguyên liệu hoặc xe đẩy được đưa vào booth.

Mặt mở là ranh giới quan trọng

Mặt mở kết nối vùng làm việc bên trong booth với không khí của phòng. Chuyển động của người, xe đẩy, cửa phòng hoặc hệ thống điều hòa xung quanh có thể làm đường khí tại ranh giới này thay đổi.

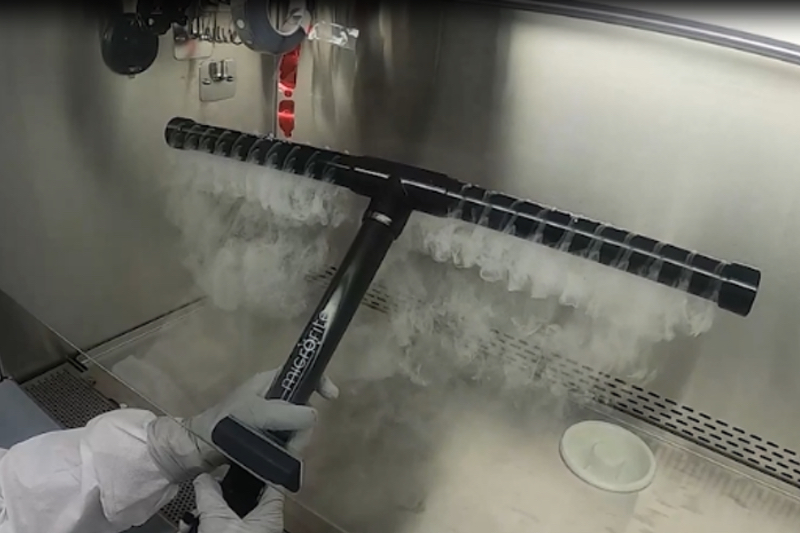

Trong smoke study, khói nên được quan sát tại vùng phía trước bàn cân, hai mép mặt mở và khu vực người vận hành đưa tay hoặc vật liệu vào. Hình ảnh khói quay trở lại booth thể hiện đường thu đang được duy trì. Khói tràn ra ngoài là tín hiệu để kiểm tra lại tốc độ quạt, phân bố khí, độ sâu thao tác và vị trí nguồn phát.

Một giá trị vận tốc đạt yêu cầu tại trung tâm vẫn có thể đi kèm hiện tượng khí thoát ở mép booth. Vì thế, quan sát ranh giới giúp bổ sung phần thông tin mà điểm đo đơn lẻ khó thể hiện.

Trạng thái nghỉ và trạng thái thao tác

Smoke study khi booth trống chủ yếu phản ánh cấu hình cấp – hồi khí cơ bản. Khi đặt bàn cân, thùng nhận và bao nguyên liệu vào, dòng khí bắt đầu chịu tác động của vật cản.

Điều kiện thao tác còn bổ sung chuyển động của tay, cơ thể và vật chứa. Mở bao, xúc bột, nghiêng thùng hoặc đóng liner đều tạo ra những trạng thái dòng khí khác nhau.

Phương án đánh giá có giá trị hơn khi tái hiện cấu hình vận hành đại diện. Vật chứa lớn nhất, vị trí bàn cân, người đứng đúng tư thế và các chuyển động chính của quy trình nên xuất hiện trong kịch bản quan sát.

Những vị trí nên được ghi nhận

Vùng miệng bao hoặc điểm đổ liệu là nơi khói cho thấy nguồn phát có nằm trong đường thu chính hay không. Khoảng giữa nguồn bụi và vùng hô hấp giúp đánh giá hướng bảo vệ người thao tác.

Phía sau vật chứa phản ánh ảnh hưởng của vùng khuất. Mặt mở cho biết dòng khí có duy trì hướng vào booth. Khu vực cửa hồi thể hiện vật cản có làm khí vòng sang hướng khác hay không.

Việc ghi hình nên bao quát toàn bộ quá trình bằng góc quay thể hiện rõ nguồn khói, vật cản và cửa hồi. Hướng dẫn kỹ thuật cũng lưu ý quá trình ghi hình cần liên tục, có góc quan sát phù hợp và thông tin nhận diện để hồ sơ có khả năng truy xuất.

Đọc kết quả theo hình thái dòng khí

Khói đi đều về cửa hồi cho thấy đường khí đang được hình thành theo định hướng thiết kế. Khói phân tách nhẹ quanh vật cản có thể là phản ứng tự nhiên, miễn là các nhánh sau đó vẫn được thu về vùng hồi.

Khói lưu lại, quay vòng lâu hoặc tiến về mặt mở là những dấu hiệu cần phân tích thêm. Nguyên nhân có thể nằm ở vị trí bàn cân, kích thước thùng, cửa hồi bị che hoặc phân bố vận tốc thiếu đồng đều.

Việc tăng tốc quạt chưa chắc giải quyết đúng nguyên nhân. Điều chỉnh vị trí vật chứa, khoảng cách với khe hồi hoặc chiều sâu thao tác đôi khi tạo hiệu quả rõ hơn.

Giải pháp Dispensing Booth từ VCR

VCR cung cấp Dispensing Booth theo kích thước vùng thao tác, loại cân, vật chứa và quy trình mở bao, đổ liệu hoặc đóng gói. Vị trí mặt cấp khí, cửa hồi và bàn cân được phối hợp để hình thành đường thu khí phù hợp quanh nguồn bụi.

Thiết kế vùng làm việc thông thoáng, hạn chế che chắn khe hồi và thuận tiện bố trí vật chứa cũng tạo điều kiện cho quá trình quan sát dòng khí trong cấu hình thực tế của dự án.

Kết luận

Smoke study trong Dispensing Booth giúp đánh giá trực quan hướng khí, vùng xoáy, ảnh hưởng của vật cản và ranh giới bảo vệ tại mặt mở.

Kết quả đạt giá trị cao khi khảo sát trong trạng thái thao tác đại diện và được đối chiếu với bản đồ vận tốc cùng yêu cầu containment. Qua đó, đường đi của dòng khí được đánh giá theo toàn bộ vùng làm việc thay vì dựa trên cảm nhận hoặc một điểm đo riêng lẻ.

FAQs

Smoke study có đo được vận tốc gió không?

Smoke study thể hiện hướng và hình thái dòng khí. Vận tốc được xác định bằng thiết bị đo phù hợp.

Có thể thực hiện smoke study khi booth trống không?

Trạng thái trống phản ánh cấu hình cơ bản. Trạng thái có bàn cân, vật chứa và người thao tác cho thấy ảnh hưởng thực tế của quy trình.

Khói xoáy phía sau thùng có đồng nghĩa booth không đạt?

Hiện tượng này cần được đánh giá theo thời gian lưu, hướng thoát và khả năng khí trở về cửa hồi. Kết quả nên đối chiếu với các phép kiểm tra liên quan.

Khi thay đổi vị trí bàn cân có cần quan sát lại dòng khí?

Bàn cân là vật cản lớn trong vùng làm việc. Thay đổi vị trí có thể tạo đường khí và vùng xoáy khác so với cấu hình trước đó.
