Chiều cao xác định quãng đường phát triển của dòng khí

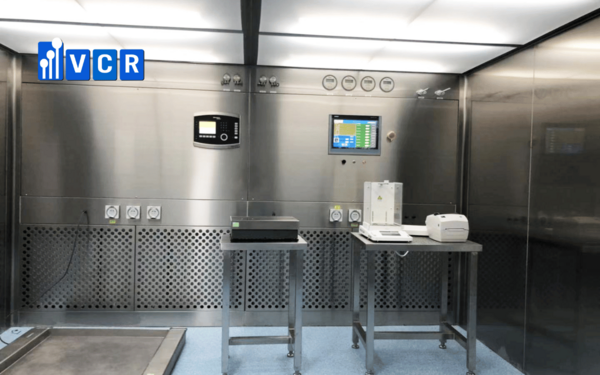

Trong Dispensing Booth, không khí sau lọc được phân phối từ trần hoặc plenum phía trên, đi xuống vùng thao tác rồi hướng về các grille hồi thấp. Khoảng cách giữa bề mặt cấp khí và vùng làm việc tạo ra quãng đường phát triển của dòng downflow.

Khi khoảng cách này phù hợp, airflow có đủ không gian để phân bố trên tiết diện làm việc trước khi gặp người vận hành, bàn cân hoặc thùng chứa. Nếu khoảng cách quá ngắn, dòng khí tiếp xúc với vật cản ngay sau vùng cấp và dễ xuất hiện chênh lệch vận tốc cục bộ.

Ngược lại, hành trình quá dài làm dòng khí chịu nhiều tác động hơn từ chuyển động của người, nhiệt phát sinh từ thiết bị và không khí xâm nhập tại mặt mở.

Chiều cao hữu dụng của booth trực tiếp quyết định chiều dài mà dòng khí phải duy trì trạng thái ổn định trước khi tới vùng phát sinh bụi.

Booth thấp làm vật cản chi phối airflow sớm hơn

Không gian theo phương đứng trong Dispensing Booth thường đồng thời chứa người vận hành, bàn cân, bao nguyên liệu, thùng chứa hoặc thiết bị nâng hỗ trợ.

Khi thiết bị có chiều cao lớn nằm gần bề mặt cấp khí, luồng downflow bị chia tách từ sớm. Không khí đổi hướng quanh bề mặt cản, hình thành các vùng vận tốc khác nhau ở hai bên và phía sau vật thể.

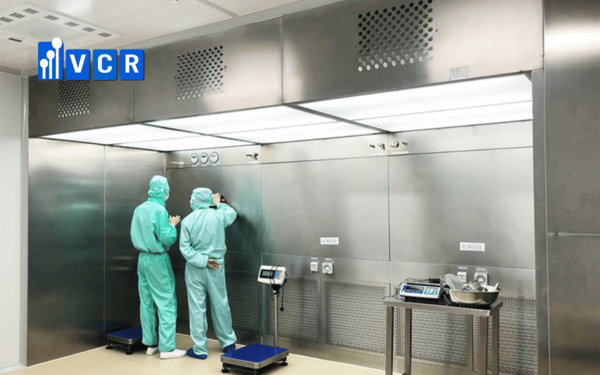

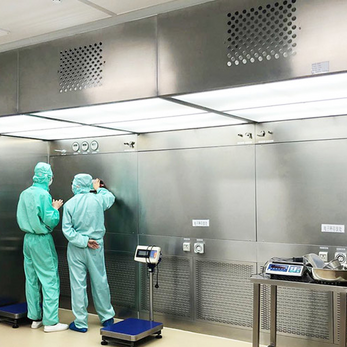

Cơ thể người vận hành tạo hiệu ứng tương tự. Đầu, vai và thân người nằm trực tiếp dưới dòng khí có thể hình thành vùng wake phía dưới. Nếu điểm mở bao hoặc cân chia nằm ngay trong vùng nhiễu này, hướng vận chuyển bụi về hồi khí thay đổi theo vị trí và tư thế thao tác.

Mối quan hệ giữa chiều cao và airflow có thể nhìn rõ qua bảng sau:

Booth có chiều cao hữu dụng hạn chế làm geometry của người và thiết bị trở thành yếu tố chi phối mạnh hơn đối với phân bố dòng khí.

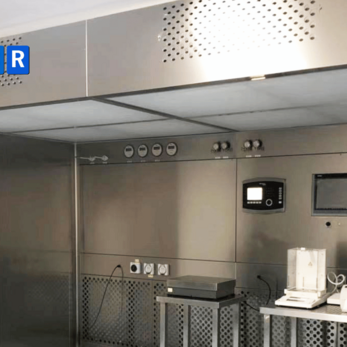

Booth cao phụ thuộc nhiều hơn vào chất lượng phân phối khí

Tăng chiều cao tạo thêm khoảng thao tác và giúp bố trí thiết bị cao thuận lợi hơn. Tuy nhiên, quãng đường từ trần cấp đến vùng cân chia dài hơn.

Trong suốt hành trình này, airflow chịu tác động liên tục từ ma sát với vách, chuyển động của người và chênh lệch nhiệt trong không gian. Khi phân phối khí tại trần không đồng đều, sai lệch nhỏ ở vùng cấp có thể phát triển thành khác biệt rõ hơn tại mặt phẳng thao tác.

Thiết kế Dispensing Booth có chiều cao lớn do đó phụ thuộc nhiều vào diện tích cấp khí, cách bố trí diffuser và mức độ phủ đều của plenum. Một vùng cấp tập trung vào vài điểm riêng lẻ dễ tạo các dải vận tốc khác nhau khi không khí đi xuống.

Chiều cao lớn chỉ mang lại giá trị khi hệ cấp khí duy trì được phân bố ổn định trên toàn bộ vùng làm việc.

Ở booth cao, chất lượng phân phối khí tại trần quyết định mức độ đồng đều mà airflow giữ được khi tiếp cận vùng thao tác.

Khoảng cách diffuser – vùng thao tác quan trọng hơn chiều cao tổng thể

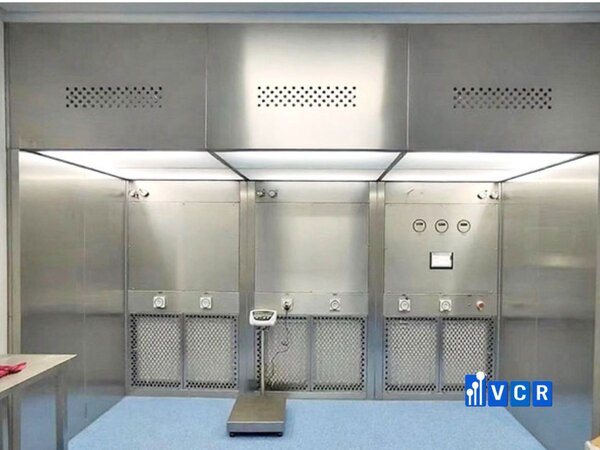

Chiều cao bên ngoài của Dispensing Booth thường bao gồm plenum, bộ lọc, quạt và kết cấu kỹ thuật. Thông số có ý nghĩa trực tiếp với airflow là chiều cao hữu dụng bên trong và khoảng cách từ mặt cấp khí tới điểm thao tác.

Hai booth có cùng chiều cao tổng thể vẫn có thể tạo điều kiện airflow khác nhau nếu chiều dày plenum, vị trí filter hoặc kết cấu trần khác nhau.

Khi phân tích mặt cắt đứng, ba vị trí có giá trị nhất gồm:

• Bề mặt cấp khí: nơi hình thành trường downflow.
• Vùng thao tác: nơi người, cân và nguyên liệu tạo vật cản.
• Vùng hồi thấp: nơi dòng khí được thu lại sau khi đi qua nguồn phát sinh bụi.

Khoảng cách giữa ba vùng này phản ánh chính xác hơn khả năng tổ chức airflow so với chỉ sử dụng chiều cao tổng thể của thiết bị.

Chuỗi diffuser – vùng thao tác – hồi khí mới là cấu trúc quyết định hiệu quả phân bố dòng khí theo phương đứng.

Chiều cao thiết bị bên trong làm thay đổi trường vận tốc

Một thay đổi nhỏ trong layout theo phương đứng có thể làm trường airflow khác đáng kể.

Ví dụ, thay thùng thấp bằng IBC cao hoặc bổ sung cơ cấu nâng bao làm giảm khoảng trống phía trên vùng thao tác. Dòng khí vốn phân bố tương đối đều có thể bị ép qua khe hẹp và tăng vận tốc cục bộ quanh thiết bị.

Ở phía sau vật cản, vận tốc thường giảm và dễ hình thành vùng xoáy. Khi khu vực phát sinh bụi nằm trong vùng này, khả năng đưa hạt về grille hồi giảm theo.

Phân tích chiều cao Dispensing Booth do đó phải gắn với chiều cao lớn nhất của container, bàn cân, pallet và người vận hành ở trạng thái làm việc thực tế.

Geometry theo phương đứng của thiết bị quá trình trực tiếp định hình trường vận tốc bên trong booth.

Kiểm tra airflow tại nhiều cao độ

Đo vận tốc ngay dưới vùng cấp chỉ phản ánh trạng thái airflow tại điểm bắt đầu. Sau khi đi qua người và thiết bị, phân bố vận tốc có thể thay đổi.

Đánh giá tại nhiều mặt phẳng cho thấy rõ quá trình biến đổi này. Các vị trí thường gồm vùng gần diffuser, cao độ đầu – vai người vận hành và mặt phẳng thao tác.

Airflow visualization bổ sung góc nhìn về hướng dòng khí quanh vật cản, trong khi bản đồ vận tốc cho thấy mức đồng đều trên từng cao độ.

Đánh giá airflow theo chiều cao phản ánh đầy đủ hơn khả năng duy trì dòng khí từ vùng cấp tới khu vực cân chia.

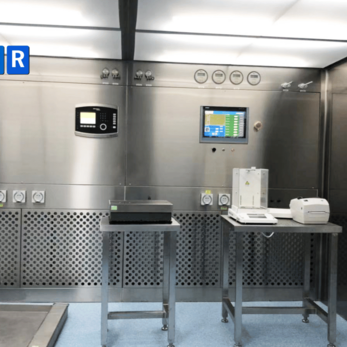

Giải pháp Dispensing Booth tại Vietnam Cleanroom

Vietnam Cleanroom thiết kế Dispensing Booth dựa trên chiều cao phòng, kích thước thiết bị bên trong, tư thế người vận hành và trình tự cân chia thực tế.

Chiều cao vùng làm việc được tính đồng thời với plenum cấp khí, vị trí bộ lọc, bàn cân, container và hệ hồi thấp. VCR cung cấp các cấu hình Dispensing Booth, LAF cân và buồng cân nguyên liệu phù hợp với nhiều điều kiện layout và quy mô thao tác khác nhau.

Kết luận

Chiều cao Dispensing Booth tác động trực tiếp đến quãng đường airflow từ trần cấp xuống vùng cân chia. Booth thấp làm vật cản chi phối dòng khí sớm; booth cao đòi hỏi khả năng phân phối khí đồng đều trên hành trình dài hơn.

Hiệu quả thiết kế phụ thuộc vào chiều cao hữu dụng, khoảng cách diffuser – vùng thao tác – hồi khí, chiều cao người và thiết bị, thay vì chỉ nhìn vào chiều cao tổng thể của booth.

FAQs

Dispensing Booth có chiều cao cố định không?

Chiều cao phụ thuộc vào kích thước vùng thao tác, thiết bị, plenum và điều kiện phòng lắp đặt. Mỗi cấu hình được xác định theo geometry thực tế.

Thiết bị cao bên trong booth ảnh hưởng airflow thế nào?

Thiết bị cao chiếm tiết diện dòng khí, làm luồng downflow chia tách và hình thành vùng wake phía sau bề mặt cản.

Booth cao hơn có làm airflow ổn định hơn?

Chiều cao lớn tạo thêm khoảng thao tác nhưng đồng thời kéo dài hành trình dòng khí. Độ ổn định phụ thuộc vào khả năng phân phối khí tại trần và vị trí hồi.

Nên đánh giá vận tốc gió ở cao độ nào?

Đánh giá nhiều mặt phẳng gồm vùng gần diffuser, cao độ người vận hành và mặt phẳng thao tác giúp phản ánh đầy đủ quá trình thay đổi airflow trong Dispensing Booth.
