Hệ thống hồi khí trong Dispensing Booth có vai trò gì?

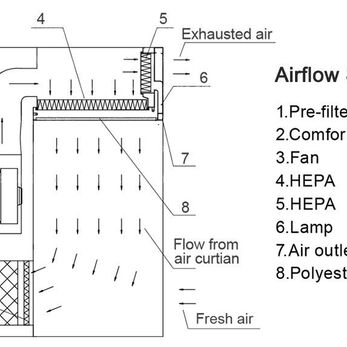

Trong Dispensing Booth, không khí sạch thường được cấp từ trần xuống vùng thao tác. Dòng khí đi qua khu vực mở bao, xúc và rót nguyên liệu, sau đó mang bụi về cửa hồi bố trí ở vùng thấp.

Cửa hồi hoàn thiện đường tuần hoàn khí từ trần cấp đến hệ thống lọc. Vị trí và số mặt hồi ảnh hưởng đến hướng di chuyển của bụi, khoảng cách từ nguồn phát đến điểm thu và khả năng xuất hiện vùng khí chậm quanh vật cản.

Cấu hình hồi một bên hay hai bên chủ yếu thể hiện cách tổ chức đường khí. Hiệu quả thu bụi thực tế còn phụ thuộc vào tổng lưu lượng, diện tích cửa hồi, trạng thái bộ lọc và cách bố trí thiết bị bên trong booth.

Dispensing Booth hồi khí một bên hoạt động ra sao?

Ở cấu hình hồi khí một bên, phần lớn không khí sau khi đi qua vùng cân được dẫn về lưới hồi nằm tại một mặt của booth. Cửa hồi có thể bố trí ở vách sau hoặc một bên hông tùy theo mặt bằng.

Phương án này tạo một hướng thu khí tương đối rõ. Kết cấu khoang hồi, đường dẫn khí và khu vực bảo trì cũng thường gọn hơn do tập trung ở một phía.

Hồi khí một bên phù hợp khi nguồn phát bụi, bàn cân và vật chứa có thể bố trí gần vùng thu. Khoảng cách di chuyển của khí khi đó tương đối ngắn và ít bị chia cắt.

Điểm cần quan tâm là vùng nằm xa cửa hồi. Nếu thùng nguyên liệu hoặc người vận hành đứng giữa nguồn bụi và mặt hồi, dòng khí có thể đi ngang qua vùng thao tác trước khi xuống thấp. Phía sau vật chứa lớn cũng dễ hình thành vùng khí chuyển động chậm.

Đặc điểm của Dispensing Booth hồi khí hai bên

Cấu hình hồi khí hai bên bố trí lưới hồi tại hai mặt của vùng thao tác. Sau khi đi xuống, dòng khí có thể chia về phía gần nhất thay vì tập trung vào một hướng duy nhất.

Phương án này thường được xem xét với booth có vùng cân rộng, bàn cân đặt gần trung tâm hoặc sử dụng thùng, bao và xe đẩy có kích thước lớn. Hai mặt hồi giúp rút ngắn đường di chuyển của không khí mang bụi tại nhiều vị trí.

Tuy nhiên, hiệu quả phụ thuộc vào mức cân bằng giữa hai bên. Nếu một khoang hồi thông thoáng hơn hoặc một đoạn lọc tăng tải nhanh hơn, dòng khí sẽ nghiêng về phía có trở lực thấp.

Khi đó, một bên hút mạnh còn bên kia hình thành vùng khí yếu. Cấu hình có hai mặt hồi vẫn cần được kiểm tra về phân bố lưu lượng thay vì chỉ xác nhận tổng lưu lượng của booth.

Dispensing Booth hồi khí một bên và hai bên khác nhau ở đâu?

Số mặt hồi chưa quyết định trực tiếp khả năng containment. Kết quả kiểm soát còn phụ thuộc vào đặc tính nguyên liệu, thao tác, chênh áp và điều kiện vận hành thực tế.

Ảnh hưởng đến khả năng thu bụi

Với hồi khí một bên, bụi được dẫn về một hướng chính. Cấu hình này hoạt động thuận lợi khi nguồn phát nằm trong vùng ảnh hưởng của cửa hồi và đường khí không bị bàn cân hoặc vật chứa che chắn.

Nếu nguồn bụi nằm xa mặt hồi, không khí mang bụi phải di chuyển qua vùng thao tác dài hơn. Người vận hành khi đứng giữa nguồn bụi và cửa hồi có thể làm dòng khí đi quanh cơ thể hoặc qua vùng hô hấp.

Hồi khí hai bên tạo nhiều hướng tiếp nhận không khí hơn. Khi bàn cân đặt giữa booth, bụi có thể được đưa về hai phía thay vì phải đi vòng qua toàn bộ vật cản.

Tuy vậy, hai bên hút lệch sẽ kéo dòng khí theo phương ngang và tạo vùng xoáy. Do đó, diện tích lưới, trở lực khoang hồi và trạng thái từng tầng lọc cần được xem xét đồng bộ.

Bàn cân và vật chứa ảnh hưởng đến từng cấu hình

Bàn cân, thùng phuy và bao nguyên liệu đều làm dòng khí hướng xuống bị chia tách. Với cấu hình một bên, vật chứa đặt trước cửa hồi có thể làm giảm đáng kể diện tích hút hữu dụng.

Phía đối diện cửa hồi cũng dễ trở thành vùng khí chậm khi bị thùng cao che chắn. Cách bố trí nên tạo đường thông thoáng từ nguồn phát đến mặt hồi.

Ở cấu hình hai bên, vật chứa lớn thường có thêm đường hồi ở phía còn lại. Tuy nhiên, nếu thùng hoặc pallet che đồng thời cả hai đoạn lưới, lợi thế này sẽ giảm rõ.

Vì vậy, lựa chọn cấu hình cần dựa trên kích thước thực tế của bàn cân, xe đẩy và thùng nguyên liệu, thay vì chỉ dựa vào chiều rộng trống của booth.

Khi nào phù hợp với hồi khí một bên?

Hồi khí một bên phù hợp với khu vực có mặt bằng gọn, nguồn phát bụi tương đối cố định và bàn cân bố trí gần vùng thu khí.

Phương án này cũng thuận lợi khi không gian kỹ thuật chỉ cho phép đặt cụm quạt – lọc hoặc khoang bảo trì ở một phía. Kết cấu đơn giản hơn giúp việc vệ sinh và tiếp cận lưới hồi tập trung.

Hiệu quả được duy trì tốt khi vật chứa không tạo vùng khuất lớn và người vận hành có tư thế thao tác phù hợp với hướng hồi.

Khi nào nên xem xét hồi khí hai bên?

Hồi khí hai bên phù hợp với booth rộng, bàn cân đặt gần trung tâm hoặc quy trình sử dụng nhiều vị trí cân trong cùng vùng thao tác.

Cấu hình này cũng hữu ích khi vật chứa lớn làm dòng khí bị chia cắt hoặc nguồn phát bụi thay đổi vị trí theo từng công đoạn.

Thiết kế cần dành đủ không gian cho hai khoang hồi, các tầng lọc và thao tác bảo trì. Công suất quạt và diện tích hồi cũng phải được tính toán để duy trì mức hút tương đối đồng đều giữa hai bên.

Kiểm tra cân bằng cửa hồi bằng smoke study

Việc đánh giá nên thực hiện khi booth có bàn cân, vật chứa và người thao tác ở vị trí đại diện. Khói thử được đưa vào quanh nguồn phát, phía sau vật cản và gần vùng hô hấp.

Với booth hồi một bên, cần tập trung quan sát vùng xa cửa hồi và phía sau thùng nguyên liệu. Với cấu hình hai bên, vận tốc tại từng đoạn lưới được so sánh để nhận biết bên hút mạnh và bên hút yếu.

Kết quả smoke study nên được đối chiếu với vận tốc khí cấp, chênh áp lọc và tình trạng lưới hồi. Cách kiểm tra này giúp xác định nguyên nhân từ bố trí vật cản hay từ sự mất cân bằng của hệ thống.

Lựa chọn cấu hình Dispensing Booth VCR

VCR cung cấp Dispensing Booth và các bộ lọc khí theo kích thước vùng thao tác, loại vật chứa và điều kiện lắp đặt của từng dự án. Số mặt hồi, diện tích cửa hồi và cụm quạt – lọc được lựa chọn đồng bộ với vị trí bàn cân, nguồn phát bụi, tuyến di chuyển nguyên liệu và không gian bảo trì thực tế.

Kết luận

Dispensing Booth hồi khí một bên và hai bên khác nhau chủ yếu ở hướng thu khí và cách phân bố dòng hồi quanh vùng cân. Hồi một bên có kết cấu gọn và tạo hướng thu tập trung, còn hồi hai bên hỗ trợ rút ngắn đường khí trong booth rộng hoặc có vật chứa lớn.

Cấu hình phù hợp cần được lựa chọn theo mặt bằng và điều kiện thao tác. Đo vận tốc tại cửa hồi kết hợp smoke study trong trạng thái vận hành đại diện giúp xác nhận đường khí và khả năng thu bụi thực tế.

FAQs

Hồi khí hai bên có luôn thu bụi tốt hơn một bên?

Hiệu quả phụ thuộc vào mức cân bằng lưu lượng, vị trí nguồn bụi và vật cản. Hai bên hút lệch vẫn có thể tạo vùng khí yếu.

Booth hồi khí một bên có làm khí đi qua người vận hành không?

Hiện tượng này có thể xuất hiện khi người đứng giữa nguồn bụi và cửa hồi. Vị trí bàn cân và tư thế thao tác cần được xem xét cùng nhau.

Có thể cải tạo booth hồi một bên thành hai bên không?

Khả năng cải tạo phụ thuộc vào kết cấu panel, công suất quạt, diện tích lọc, khoang hồi và hệ thống điều khiển.

Cần kiểm tra gì với booth hồi khí hai bên?

Các nội dung chính gồm vận tốc tại từng đoạn lưới, vật cản trước cửa hồi, trạng thái bộ lọc và hướng khí trong điều kiện thao tác thực tế.
