Vì sao cần Laminar Air Flow trong phòng sạch?

Trong phòng sạch, không khí không chỉ cần được lọc sạch mà còn phải được kiểm soát về hướng dòng khí, vận tốc gió, số lượng hạt bụi và mức độ nhiễu loạn. Với nhiều quy trình sản xuất hoặc thí nghiệm, chỉ kiểm soát cấp sạch tổng thể của phòng là chưa đủ. Một số công đoạn cần vùng thao tác sạch hơn, ổn định hơn và ít rủi ro nhiễm bẩn hơn môi trường xung quanh.

Đó là lý do Laminar Air Flow, thường viết tắt là LAF, được sử dụng như một giải pháp tạo vùng sạch cục bộ. Thiết bị này đưa không khí đã qua lọc hiệu suất cao đi qua khu vực làm việc theo một hướng ổn định, giúp cuốn hạt bụi và tạp nhiễm ra khỏi vùng thao tác.

Trong các nhà máy dược phẩm, thực phẩm, mỹ phẩm, điện tử, bán dẫn, bệnh viện và phòng thí nghiệm, LAF thường được bố trí tại những điểm nhạy cảm như thao tác mẫu, chuẩn bị dụng cụ, kiểm tra linh kiện, xử lý vật liệu hoặc các công đoạn cần hạn chế bụi trong không khí.

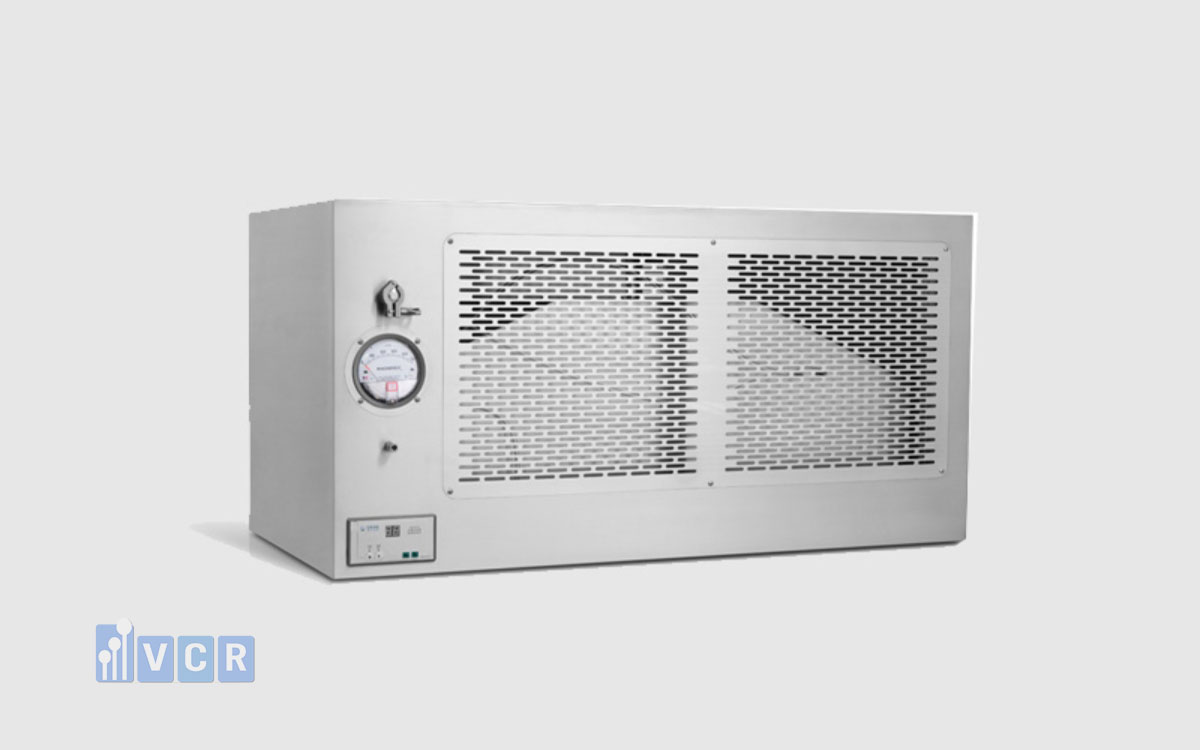

Laminar Air Flow là gì?

Laminar Air Flow là thiết bị hoặc hệ thống tạo dòng khí tầng, tức dòng khí di chuyển theo một hướng tương đối song song, đều và ít xáo trộn. Không khí được hút vào thiết bị, đi qua bộ lọc sơ cấp, sau đó qua bộ lọc HEPA hoặc ULPA trước khi được thổi vào vùng làm việc.

Mục tiêu chính của LAF là bảo vệ sản phẩm, mẫu thử hoặc khu vực thao tác khỏi hạt bụi và tác nhân ô nhiễm trong không khí. Khác với dòng khí nhiễu loạn, dòng khí tầng giúp giảm hiện tượng xoáy khí, hạn chế việc hạt bụi bị cuốn ngược trở lại vùng thao tác.

Trong tiêu chuẩn ISO 14644, phòng sạch được phân loại dựa trên nồng độ hạt trong không khí theo từng kích thước hạt. Vì vậy, khi sử dụng LAF trong phòng sạch, thiết bị cần được thiết kế, kiểm tra và vận hành phù hợp với cấp sạch mục tiêu của khu vực.

Cấu tạo cơ bản của Laminar Air Flow

Một thiết bị Laminar Air Flow thường gồm các bộ phận chính sau:

1. Thân tủ hoặc buồng thao tác

Đây là phần khung chính của thiết bị, có nhiệm vụ tạo không gian làm việc được bảo vệ bởi luồng khí sạch. Vật liệu thường dùng là inox hoặc thép sơn tĩnh điện, tùy yêu cầu môi trường sử dụng.

Với các ngành có yêu cầu vệ sinh cao như dược phẩm, thực phẩm, mỹ phẩm hoặc y tế, bề mặt bên trong cần nhẵn, dễ lau chùi, hạn chế bám bụi và phù hợp với quy trình vệ sinh định kỳ.

2. Quạt cấp khí

Quạt có nhiệm vụ hút và đẩy không khí qua hệ thống lọc. Đây là bộ phận quyết định lưu lượng gió và khả năng duy trì dòng khí ổn định trong vùng thao tác.

Nếu quạt hoạt động không ổn định, vận tốc gió có thể quá thấp hoặc quá cao. Vận tốc quá thấp làm giảm khả năng cuốn hạt bụi ra khỏi vùng làm việc; vận tốc quá cao lại có thể tạo nhiễu loạn, ảnh hưởng đến thao tác và độ ổn định của dòng khí.

3. Bộ lọc sơ cấp

Bộ lọc sơ cấp giữ lại các hạt bụi kích thước lớn trước khi không khí đi vào bộ lọc hiệu suất cao. Việc sử dụng lọc sơ cấp giúp giảm tải cho HEPA/ULPA, kéo dài tuổi thọ bộ lọc chính và giúp thiết bị vận hành ổn định hơn.

4. Bộ lọc HEPA hoặc ULPA

HEPA và ULPA là thành phần quan trọng nhất trong LAF. Bộ lọc HEPA thường được dùng phổ biến trong phòng sạch, có khả năng giữ lại phần lớn hạt bụi mịn trong không khí. ULPA có hiệu suất cao hơn và thường dùng cho các môi trường yêu cầu kiểm soát hạt nghiêm ngặt hơn như điện tử, bán dẫn hoặc một số khu vực đặc biệt.

Bộ lọc HEPA là gì? Ứng dụng của bộ lọc HEPA trong phòng sạch
Bộ lọc HEPA

Việc lựa chọn HEPA hay ULPA cần dựa trên cấp sạch mục tiêu, đặc tính sản phẩm, yêu cầu quy trình và kết quả đánh giá rủi ro.

5. Mặt thổi khí và màng phân phối khí

Sau khi đi qua bộ lọc, không khí sạch cần được phân phối đều vào khu vực làm việc. Mặt thổi khí giúp giảm chênh lệch vận tốc giữa các điểm, hạn chế vùng chết và giảm nguy cơ nhiễu loạn.

6. Hệ thống điều khiển và giám sát

Một số thiết bị LAF được trang bị bảng điều khiển quạt, đèn chiếu sáng, đồng hồ chênh áp, cảnh báo lọc, cảm biến vận tốc gió hoặc đèn UV. Các bộ phận này giúp người vận hành theo dõi trạng thái thiết bị và phát hiện sớm dấu hiệu bất thường.

Nguyên lý hoạt động của Laminar Air Flow

Nguyên lý hoạt động của Laminar Air Flow có thể hiểu theo 4 bước.

Đầu tiên, không khí được hút vào thiết bị nhờ quạt cấp khí. Không khí này đi qua bộ lọc sơ cấp để loại bỏ bụi thô.

Tiếp theo, luồng khí được đẩy qua bộ lọc HEPA hoặc ULPA. Tại đây, các hạt bụi mịn và hạt lơ lửng được giữ lại trước khi không khí đi vào vùng thao tác.

Sau đó, không khí sạch được thổi ra theo một hướng ổn định, có thể là phương ngang hoặc phương đứng tùy thiết kế. Dòng khí này đi qua sản phẩm, mẫu hoặc dụng cụ, sau đó cuốn hạt bụi ra khỏi vùng bảo vệ.

Cuối cùng, không khí thoát ra ngoài khu vực làm việc hoặc được hồi về hệ thống tùy theo cấu tạo thiết bị. Điểm quan trọng là dòng khí phải duy trì được sự đều, ổn định và không bị cản trở bởi vật dụng hoặc thao tác sai của người vận hành.

Trong thực hành phòng sạch, vận tốc dòng khí một chiều thường được kiểm soát quanh khoảng 0,36–0,54 m/s tại khu vực thao tác vô trùng quan trọng. Tuy nhiên, giá trị cụ thể cần được xác nhận bằng đo kiểm thực tế, tiêu chuẩn áp dụng và yêu cầu của từng quy trình.

Laminar Flow Cabinet Dòng chảy dọc

Các loại Laminar Air Flow phổ biến

Loại LAF Hướng dòng khí Đặc điểm Ứng dụng phù hợp
LAF thổi ngang Từ sau ra trước Dòng khí đi song song với mặt bàn, dễ thao tác Chuẩn bị mẫu, kiểm tra linh kiện, thao tác sản phẩm không nguy hiểm
LAF thổi đứng Từ trên xuống dưới Hạn chế tác động trực tiếp vào người vận hành hơn thổi ngang Phòng sạch dược phẩm, y tế, điện tử, mỹ phẩm, phòng thí nghiệm

LAF thổi ngang thường tạo luồng khí sạch trực tiếp qua vùng làm việc, phù hợp khi cần bảo vệ sản phẩm hoặc mẫu khỏi môi trường. Tuy nhiên, loại này không phù hợp với mẫu có nguy cơ phát tán độc hại hoặc sinh học nguy hiểm.

LAF thổi đứng được sử dụng rộng rãi hơn trong nhiều môi trường phòng sạch vì dòng khí đi từ trên xuống, phù hợp với các thao tác trên mặt bàn và dễ bố trí trong dây chuyền sản xuất.

Ứng dụng của Laminar Air Flow trong phòng sạch

Trong dược phẩm, LAF được sử dụng tại các khu vực cần môi trường khí sạch cục bộ như chuẩn bị dụng cụ, thao tác mẫu, kiểm tra bao bì sạch hoặc một số công đoạn hỗ trợ sản xuất. Với quy trình vô trùng, thiết bị cần được thẩm định và vận hành theo yêu cầu GMP.

Trong điện tử và bán dẫn, hạt bụi nhỏ có thể gây lỗi linh kiện hoặc ảnh hưởng đến chất lượng bề mặt. LAF giúp tạo vùng thao tác sạch cho lắp ráp, kiểm tra, đóng gói hoặc xử lý chi tiết nhạy cảm.

Trong thực phẩm và mỹ phẩm, LAF hỗ trợ giảm nguy cơ nhiễm bụi, tạp chất và vi sinh trong các công đoạn thao tác nhạy cảm như chuẩn bị mẫu, kiểm nghiệm hoặc đóng gói.

Trong bệnh viện và phòng thí nghiệm, LAF được dùng để bảo vệ mẫu, dụng cụ hoặc thao tác cần độ sạch cao. Tuy nhiên, nếu mục tiêu là bảo vệ người vận hành khỏi tác nhân sinh học nguy hiểm, cần sử dụng thiết bị chuyên dụng khác phù hợp hơn.

Ưu điểm và hạn chế của Laminar Air Flow

Ưu điểm lớn nhất của LAF là tạo được vùng khí sạch cục bộ, ổn định và dễ tích hợp vào hệ thống phòng sạch. Thiết bị giúp giảm hạt bụi tại điểm thao tác, hỗ trợ kiểm soát chất lượng sản phẩm và phù hợp với nhiều ngành sản xuất.

Tuy nhiên, LAF không phải giải pháp cho mọi rủi ro. Thiết bị chủ yếu bảo vệ sản phẩm hoặc mẫu, không mặc định bảo vệ người vận hành. Hiệu quả của LAF cũng phụ thuộc nhiều vào cách bố trí vật dụng, hướng thao tác, tình trạng bộ lọc và kế hoạch bảo trì.

Nếu đặt quá nhiều dụng cụ trong vùng làm việc, che chắn mặt thổi khí hoặc thao tác ngược chiều dòng khí, vùng sạch có thể bị phá vỡ, làm tăng nguy cơ nhiễm bẩn.

Kinh nghiệm lựa chọn Laminar Air Flow

Khi lựa chọn LAF, cần xác định rõ cấp sạch mục tiêu, ngành ứng dụng, kích thước vùng thao tác, hướng dòng khí, loại lọc HEPA/ULPA và yêu cầu giám sát. Với nhà máy vận hành theo GMP hoặc ISO 14644, thiết bị cần được đánh giá trong tổng thể hệ thống HVAC, áp suất phòng, quy trình vệ sinh và kế hoạch kiểm tra định kỳ.

Các giải pháp Laminar Air Flow của VCR có thể được cân nhắc cho những khu vực cần luồng khí sạch ổn định, sử dụng bộ lọc HEPA/ULPA, hỗ trợ kiểm soát bụi và dễ tích hợp vào hệ thống phòng sạch theo yêu cầu từng ngành.

Kết luận

Laminar Air Flow là giải pháp quan trọng để tạo vùng khí sạch cục bộ trong phòng sạch. Thiết bị hoạt động dựa trên nguyên lý hút khí, lọc qua HEPA/ULPA và phân phối thành dòng khí một chiều ổn định qua vùng thao tác.

Để LAF phát huy hiệu quả, doanh nghiệp cần lựa chọn đúng loại thiết bị, đúng hướng dòng khí, đúng cấp lọc và duy trì kiểm tra định kỳ. Khi được thiết kế và vận hành phù hợp, LAF giúp giảm rủi ro nhiễm bẩn, bảo vệ chất lượng sản phẩm và hỗ trợ đáp ứng các yêu cầu của GMP, ISO 14644 trong sản xuất hiện đại.

FAQ

1. Laminar Air Flow có tác dụng chính là gì?

LAF tạo dòng khí sạch một chiều để bảo vệ sản phẩm, mẫu hoặc khu vực thao tác khỏi bụi và hạt lơ lửng trong không khí.

2. Laminar Air Flow có dùng được trong phòng sạch GMP không?

Có. LAF có thể được sử dụng trong phòng sạch GMP nếu được thiết kế, lắp đặt, thẩm định và vận hành phù hợp với yêu cầu quy trình.

3. LAF thổi ngang và thổi đứng khác nhau thế nào?

LAF thổi ngang đưa khí sạch từ sau ra trước, còn LAF thổi đứng đưa khí sạch từ trên xuống. Việc lựa chọn phụ thuộc vào thao tác, sản phẩm và cách bố trí khu vực làm việc.

4. Laminar Air Flow dùng HEPA hay ULPA?

Phần lớn ứng dụng dùng HEPA. ULPA phù hợp với các môi trường yêu cầu kiểm soát hạt nghiêm ngặt hơn, như điện tử, bán dẫn hoặc quy trình đặc biệt.

5. Bao lâu cần kiểm tra LAF một lần?

LAF nên được kiểm tra định kỳ theo kế hoạch bảo trì, bao gồm vận tốc gió, chênh áp lọc, độ toàn vẹn bộ lọc, tình trạng vệ sinh và khả năng duy trì dòng khí ổn định.
