Vì sao buồng cân cần theo dõi chênh áp?

Trong Dispensing Booth – Buồng cân, bụi phát sinh khi mở bao, cân chia, lấy mẫu hoặc sang chiết nguyên liệu dạng bột. Thiết bị phải kéo bụi về cửa hồi, đưa khí qua các cấp lọc và duy trì vùng thao tác ổn định để hạn chế hạt phát tán ra phòng sạch.

Đồng hồ chênh áp là một trong những thiết bị giám sát quan trọng trên buồng cân. Nó không đo “độ sạch” trực tiếp, nhưng cho biết hệ thống lọc và đường gió đang tạo ra mức sức cản như thế nào. Khi chỉ số thay đổi bất thường, người vận hành có thể nghi ngờ lọc đang bẩn, quạt suy giảm, cửa hồi bị che, rò rỉ đường khí hoặc thiết bị chưa đạt trạng thái vận hành ổn định.

Trong môi trường GMP, việc đọc chỉ số chênh áp không nên dừng ở quan sát kim đồng hồ. Giá trị đo cần được ghi nhận, so sánh với giới hạn đã phê duyệt và đánh giá cùng vận tốc gió, hướng dòng khí, tình trạng lọc, kết quả vệ sinh và mức phát sinh bụi thực tế.

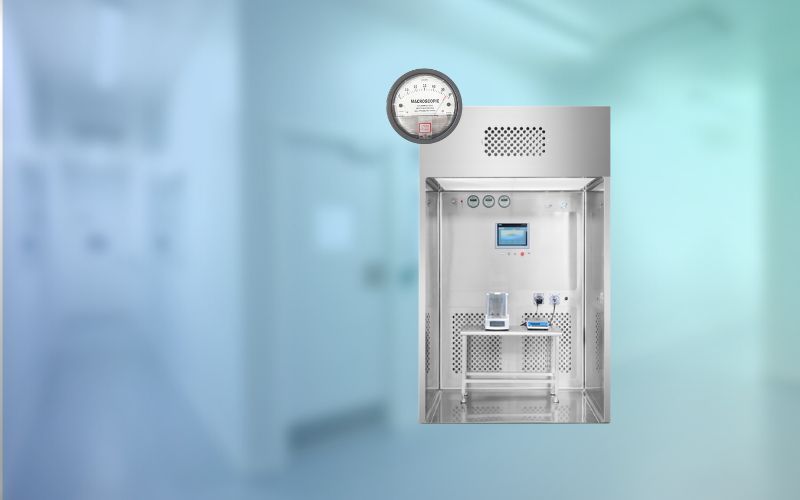

Đồng hồ chênh áp buồng cân là gì?

Đồng hồ chênh áp buồng cân là thiết bị đo sự chênh lệch áp suất giữa hai điểm trong hệ thống buồng cân. Đơn vị thường gặp là Pa hoặc mmH₂O, trong đó Pa được dùng phổ biến trong phòng sạch và HVAC.

Tùy thiết kế, đồng hồ có thể được lắp để theo dõi chênh áp qua lọc sơ cấp, lọc trung gian, HEPA/ULPA hoặc giữa vùng thao tác và khu vực tham chiếu. Trong buồng cân, mục đích chính là giúp nhận biết tình trạng cản trở dòng khí qua bộ lọc và hỗ trợ đánh giá khả năng duy trì luồng khí kiểm soát.

Có hai dạng thường gặp: đồng hồ cơ dạng kim và cảm biến/chuyển đổi chênh áp điện tử. Đồng hồ cơ dễ quan sát tại hiện trường; cảm biến điện tử phù hợp khi cần cảnh báo, ghi dữ liệu hoặc kết nối hệ thống giám sát.

Đồng hồ chênh áp trong buồng cân đo những điểm nào?

Không phải mọi đồng hồ trên buồng cân đều có ý nghĩa giống nhau. Cần xác định hai đầu lấy áp đang nối tới đâu.

Với buồng cân dùng để kiểm soát bụi, chênh áp qua lọc thường được theo dõi sát vì bụi bột có thể làm tăng tải lọc theo thời gian. Nếu chỉ số vượt giới hạn cảnh báo, cần kiểm tra quy trình vệ sinh lọc sơ cấp, tình trạng HEPA, lưu lượng gió và lịch bảo trì.

Cách đọc chỉ số đồng hồ chênh áp đúng cách

Trước khi đọc, cần kiểm tra thiết bị đang ở trạng thái vận hành ổn định. Quạt phải chạy đủ thời gian, cửa buồng ở đúng trạng thái sử dụng, vùng thao tác không bị che cửa hồi khí và các vật dụng trong buồng được bố trí như khi vận hành thực tế.

Khi đọc đồng hồ, người vận hành nên chú ý ba điểm.

Thứ nhất là giá trị hiện tại. Chỉ số cần nằm trong dải vận hành đã được xác lập khi nghiệm thu hoặc thẩm định. Không nên tự lấy một con số chung cho mọi buồng cân, vì mỗi thiết bị có cấu hình lọc, quạt, kích thước và đường gió khác nhau.

Thứ hai là xu hướng thay đổi. Một giá trị vẫn nằm trong giới hạn nhưng tăng đều qua nhiều ngày có thể báo hiệu lọc đang bẩn dần. Với buồng cân thao tác nhiều bột mịn, xu hướng tăng chênh áp thường có ý nghĩa hơn một lần đọc đơn lẻ.

Thứ ba là độ ổn định của kim hoặc giá trị hiển thị. Nếu kim dao động mạnh, cần kiểm tra rung quạt, ống lấy áp, cửa buồng, vật cản tại cửa hồi hoặc sự thay đổi đột ngột của dòng khí trong phòng.

Chỉ số chênh áp tăng nói lên điều gì?

Khi chênh áp qua lọc tăng, nghĩa là dòng khí đang gặp sức cản lớn hơn để đi qua bộ lọc. Nguyên nhân thường gặp là lọc sơ cấp bẩn, lọc trung gian tích bụi, HEPA tăng tải hoặc đường hồi khí bị che chắn.

Trong buồng cân, hiện tượng này dễ xuất hiện sau các ca cân nguyên liệu mịn, nhẹ, dễ phát tán. Nếu không xử lý, quạt có thể không duy trì được lưu lượng thiết kế. Khi lưu lượng giảm, khả năng kéo bụi về hệ lọc suy yếu, làm tăng nguy cơ bụi thoát ra vùng xung quanh.

Cần tránh kết luận vội rằng “chênh áp tăng là HEPA hỏng”. Phần lớn trường hợp cần kiểm tra lần lượt từ lọc sơ cấp, lọc trung gian, cửa hồi khí, đường ống lấy áp, trạng thái quạt rồi mới đánh giá đến lọc cuối.

Chỉ số chênh áp giảm bất thường có nguy hiểm không?

Chênh áp giảm mạnh cũng là dấu hiệu cần kiểm tra. Nếu lọc bị thủng, gioăng không kín, khung lọc hở hoặc ống lấy áp tuột, đồng hồ có thể hiển thị thấp hơn bình thường. Trong trường hợp này, khí có thể đi vòng qua lọc thay vì đi xuyên qua màng lọc.

Một nguyên nhân khác là quạt suy giảm, tốc độ quạt thấp, nguồn cấp không ổn định hoặc cửa thiết bị chưa đóng đúng trạng thái vận hành. Khi đó, chênh áp thấp đi kèm với lưu lượng gió giảm và khả năng thu bụi kém.

Vì vậy, chỉ số thấp không đồng nghĩa thiết bị “thoáng, tốt”. Với buồng cân, giá trị quá thấp có thể báo hiệu hệ lọc không còn làm việc đúng vai trò hoặc dòng khí không đủ để kiểm soát bụi tại vùng thao tác.

Đọc chênh áp cần kết hợp với thông số nào?

Đồng hồ chênh áp chỉ là một phần trong đánh giá buồng cân. Để hiểu đúng tình trạng thiết bị, cần kết hợp với các dữ liệu sau:

• Vận tốc gió tại vùng thao tác.
• Hướng dòng khí qua khu cân và cửa hồi.
• Tình trạng lọc sơ cấp, lọc trung gian, HEPA/ULPA.
• Mức bụi phát sinh trong quy trình thực tế.
• Độ sạch hạt trong khu vực theo yêu cầu ISO/GMP.
• Kết quả kiểm tra rò rỉ lọc khi đến kỳ bảo trì.
• Trạng thái cửa, vách, khoang hồi khí và vật cản trong buồng.

Ví dụ, chênh áp vẫn đạt nhưng smoke test cho thấy bụi bị cuốn ra ngoài buồng, thiết bị vẫn cần được đánh giá lại. Ngược lại, chênh áp tăng nhẹ nhưng vận tốc gió và hướng khí vẫn ổn định, nhà máy có thể theo dõi xu hướng và lên kế hoạch vệ sinh hoặc thay lọc theo quy trình.

Lỗi thường gặp khi đọc đồng hồ chênh áp buồng cân

Lỗi đầu tiên là chỉ đọc số mà không biết đồng hồ đang đo giữa hai điểm nào. Nếu không hiểu vị trí lấy áp, người vận hành dễ nhầm giữa chênh áp lọc, chênh áp buồng và chênh áp phòng.

Lỗi thứ hai là dùng một dải chuẩn chung cho mọi thiết bị. Dải chấp nhận phải dựa trên thiết kế, hồ sơ nghiệm thu, loại lọc và kết quả thẩm định của từng buồng cân.

Lỗi thứ ba là bỏ qua xu hướng. Một chỉ số tăng từ từ qua nhiều tuần có thể báo trước tắc lọc, trong khi mỗi lần đọc riêng lẻ vẫn chưa vượt giới hạn.

Lỗi thứ tư là đọc đồng hồ khi thiết bị chưa ổn định. Nên tránh ghi nhận ngay sau khi bật quạt, sau khi mở cửa lớn hoặc khi đang di chuyển vật liệu làm che cửa hồi.

Khi nào cần kiểm tra hoặc bảo trì?

Buồng cân nên được kiểm tra khi chênh áp vượt giới hạn cảnh báo, giảm bất thường, dao động mạnh hoặc lệch khỏi xu hướng vận hành bình thường. Ngoài ra, cần kiểm tra sau khi thay lọc, vệ sinh lớn, thay đổi loại nguyên liệu, điều chỉnh quạt hoặc di chuyển thiết bị.

Kế hoạch bảo trì nên bao gồm vệ sinh/thay lọc sơ cấp, kiểm tra lọc trung gian, kiểm tra HEPA/ULPA, đo vận tốc gió, xác nhận hướng khí và hiệu chuẩn đồng hồ chênh áp. Với nhà máy GMP, các hoạt động này cần có hồ sơ ghi nhận, người chịu trách nhiệm và hành động xử lý khi thông số vượt giới hạn.

Trong các khu vực cần kiểm soát bụi và nhiễm chéo, Dispensing Booth của VCR có thể được cân nhắc nhờ khả năng tạo luồng khí kiểm soát, sử dụng hệ lọc HEPA/ULPA và hỗ trợ tích hợp vào hệ thống phòng sạch. Với các khu vực thao tác khác, VCR cũng cung cấp các giải pháp LAF và RLAF tùy mục tiêu bảo vệ sản phẩm, người vận hành và môi trường xung quanh.

Kết luận

Đồng hồ chênh áp buồng cân giúp người vận hành theo dõi sức cản qua lọc, nhận biết dấu hiệu bất thường của đường gió và hỗ trợ đánh giá khả năng kiểm soát bụi trong Dispensing Booth. Chỉ số tăng, giảm hoặc dao động đều cần được hiểu trong đúng bối cảnh vận hành.

Đọc chênh áp đúng không phải là nhìn kim đồng hồ rồi kết luận thiết bị đạt hay không đạt. Cần biết đồng hồ đo điểm nào, giới hạn nào đã được phê duyệt, xu hướng thay đổi ra sao và dữ liệu đó có khớp với vận tốc gió, hướng khí, tình trạng lọc và kết quả kiểm tra thực tế hay không.

FAQ

1. Đồng hồ chênh áp buồng cân dùng để làm gì?

Thiết bị dùng để theo dõi chênh lệch áp suất giữa hai điểm, thường là trước và sau bộ lọc hoặc giữa vùng thao tác với khu vực tham chiếu, giúp đánh giá tình trạng lọc và đường gió.

2. Chênh áp qua lọc tăng có nghĩa là gì?

Chênh áp tăng thường cho thấy lọc đang bẩn, tải bụi tăng hoặc đường khí bị cản. Cần kiểm tra lọc sơ cấp, lọc trung gian, HEPA, cửa hồi khí và trạng thái quạt.

3. Chênh áp thấp có phải là tốt không?

Không hẳn. Chênh áp thấp bất thường có thể liên quan đến rò rỉ lọc, gioăng không kín, ống lấy áp lỗi, quạt yếu hoặc lưu lượng gió không đạt.

4. Nên đọc đồng hồ chênh áp khi nào?

Nên đọc khi buồng cân đã chạy ổn định, cửa và vật dụng ở trạng thái vận hành bình thường, không có vật che cửa hồi khí và không vừa thực hiện thao tác gây nhiễu lớn.

5. Có cần hiệu chuẩn đồng hồ chênh áp không?

Có. Đồng hồ hoặc cảm biến chênh áp cần được kiểm tra, hiệu chuẩn theo kế hoạch bảo trì để đảm bảo giá trị hiển thị đáng tin cậy trong vận hành GMP.
