RLAF và vai trò của hồi gió trong kiểm soát bụi

RLAF, hay Reverse Laminar Air Flow, thường được dùng trong các khu vực cân, chia, lấy mẫu hoặc chiết rót nguyên liệu dạng bột. Thiết bị này xuất hiện nhiều trong nhà máy dược phẩm, thực phẩm, mỹ phẩm, hóa chất và phòng thí nghiệm.

Điểm quan trọng của RLAF là tạo dòng khí sạch đi từ trên xuống khu vực thao tác. Không khí sau khi đi qua vùng làm việc sẽ cuốn theo bụi, hạt lơ lửng và được hút về hệ hồi gió. Từ đó, luồng khí tiếp tục đi qua các cấp lọc trước khi tuần hoàn hoặc xả ra ngoài tùy thiết kế hệ thống.

Trong quá trình này, hồi gió không chỉ là đường đưa không khí quay lại hệ lọc. Nó quyết định bụi có được thu ngay tại nguồn hay không. Một thiết kế hồi gió tốt sẽ giúp bụi đi đúng hướng, giảm phát tán ra phòng và hạn chế nguy cơ người vận hành hít phải bụi trong quá trình làm việc.

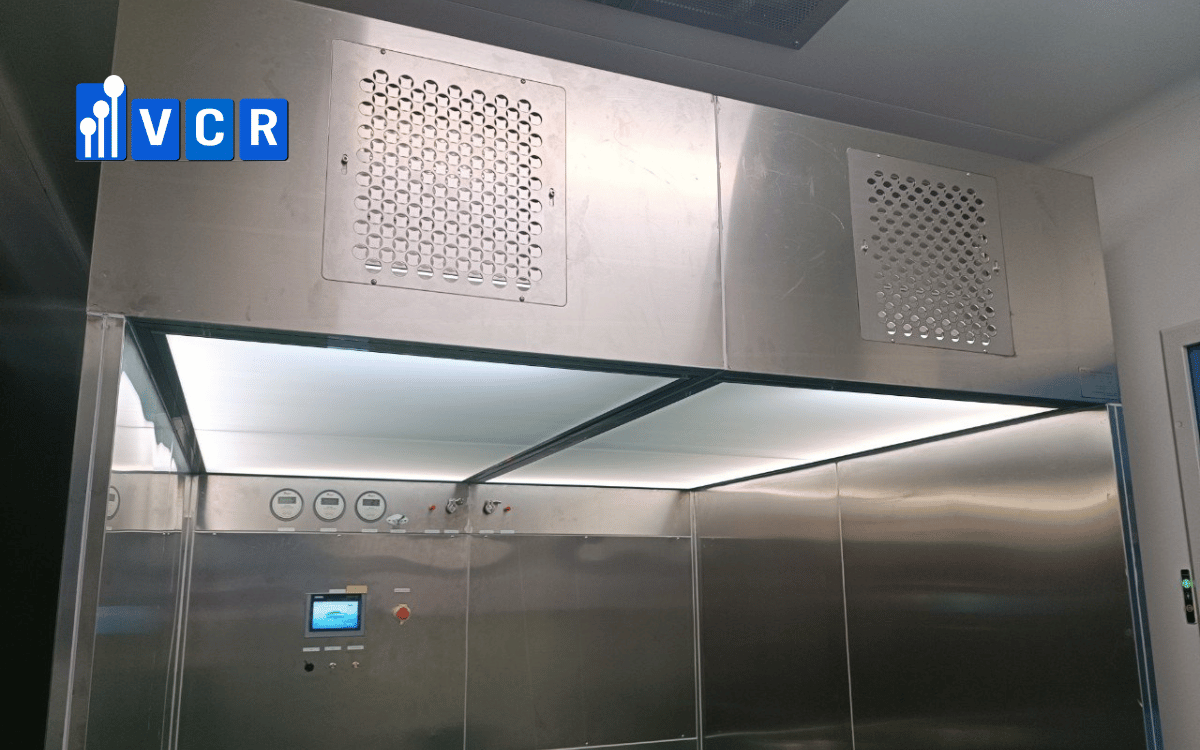

Thiết kế hồi gió của RLAF ảnh hưởng trực tiếp đến hướng di chuyển của bụi

Bụi thường phát sinh khi mở bao, đổ nguyên liệu, cân bột hoặc chia bột sang thùng chứa khác. Đây là các thao tác dễ làm bụi bay lên, đặc biệt với bột nhẹ hoặc nguyên liệu có kích thước hạt nhỏ.

Nếu khe hồi gió được đặt đúng vị trí, bụi sẽ nhanh chóng được kéo xuống hoặc kéo về phía sau, sau đó đi vào hệ lọc. Cách bố trí này giúp giảm lượng bụi lơ lửng trong vùng thao tác và hạn chế bụi bay về phía người vận hành.

Ngược lại, nếu hồi gió đặt quá xa điểm phát sinh bụi, lực hút tại khu vực làm việc sẽ yếu hơn. Khi đó, bụi có thể lan sang hai bên, thoát ra mép trước của booth hoặc bám lại trên mặt bàn, vách và dụng cụ sản xuất.

Với các công đoạn liên quan đến bột dược, API hoặc nguyên liệu có nguy cơ gây kích ứng, điều này không chỉ ảnh hưởng đến độ sạch mà còn liên quan trực tiếp đến an toàn lao động.

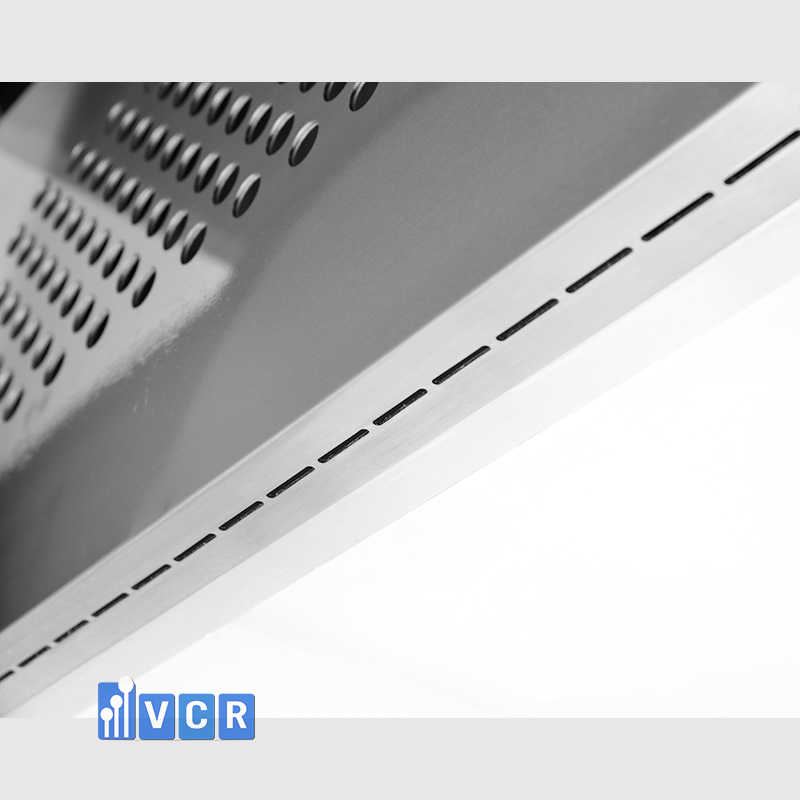

Vị trí khe hồi gió quyết định khả năng thu bụi tại nguồn

Trong thực tế, khe hồi gió của RLAF thường được bố trí ở phần thấp, phía sau hoặc gần khu vực chân vách. Mục tiêu là kéo bụi đi xuống và ra khỏi vùng thở của người thao tác.

Đây là điểm rất quan trọng. Nếu hướng hút khiến bụi đi ngang qua mặt người vận hành rồi mới vào cửa hồi, thiết kế đó chưa thực sự tối ưu. Với một RLAF hoạt động tốt, dòng khí cần đưa bụi rời khỏi vùng thao tác càng nhanh càng tốt, nhưng vẫn phải giữ được dòng khí ổn định.

Ngoài vị trí khe hút, cách bố trí bên trong booth cũng ảnh hưởng nhiều đến hiệu quả thu bụi. Thùng chứa, bao nguyên liệu, cân điện tử hoặc dụng cụ thao tác nếu đặt chắn trước cửa hồi sẽ làm giảm lực hút. Khi đó, dù quạt vẫn chạy và đồng hồ vẫn hiển thị áp suất, bụi vẫn có thể không được thu đúng cách.

Vận tốc hồi gió không phải càng mạnh càng tốt

Nhiều người cho rằng hồi gió càng mạnh thì thu bụi càng tốt. Thực tế không hoàn toàn như vậy.

Nếu vận tốc hồi gió quá thấp, bụi không được kéo về hệ lọc đủ nhanh. Bụi mịn có thể lơ lửng lâu hơn trong booth, bám vào bề mặt thiết bị hoặc thoát ra ngoài khi người vận hành di chuyển.

Nhưng nếu vận tốc hút quá cao tại một số điểm, dòng khí lại dễ bị rối. Bột nhẹ có thể bị cuốn xoáy, tạt ngang hoặc bật ngược lên vùng thao tác. Trường hợp này thường xảy ra khi khe hồi gió quá nhỏ, phân bố không đều hoặc lưu lượng hút không cân bằng với lượng khí cấp.

Vì vậy, điều cần quan tâm không chỉ là “hút mạnh”, mà là hút đều, hút đúng hướng và phù hợp với lượng bụi phát sinh trong quá trình thao tác.

Khe hồi gió phân bố đều giúp giảm điểm chết

Điểm chết là khu vực không khí lưu thông kém, bụi dễ đọng lại hoặc lơ lửng lâu hơn bình thường. Trong RLAF, điểm chết thường xuất hiện ở các góc booth, sát vách bên, dưới mặt bàn hoặc phía sau vật cản.

Khi hồi gió không đều, bụi không đi thẳng về hệ lọc mà có thể quay vòng trong vùng làm việc. Điều này làm tăng nguy cơ nhiễm chéo giữa các mẻ nguyên liệu, đồng thời khiến việc vệ sinh sau thao tác mất nhiều thời gian hơn.

Một thiết kế hồi gió tốt cần hạn chế tối đa các vùng khí tù. Dòng khí trong booth phải có hướng di chuyển rõ ràng: từ vùng cấp gió sạch, đi qua khu vực thao tác, cuốn theo bụi và trở về cửa hồi.

Hồi gió phải phối hợp với cấp gió và áp suất âm

Hiệu quả thu bụi của RLAF không phụ thuộc riêng vào cửa hồi gió. Nó là kết quả phối hợp giữa cấp gió, hồi gió, áp suất âm, hệ lọc và cách bố trí thao tác.

Nếu cấp gió mạnh nhưng hồi gió yếu, không khí có thể đẩy bụi ra ngoài booth. Nếu hồi gió mạnh nhưng cấp gió không đều, dòng khí dễ bị nhiễu. Nếu áp suất âm không ổn định, bụi có thể thoát ra khu vực xung quanh khi mở bao, đổ bột hoặc thay đổi vị trí thùng chứa.

Vì vậy, khi đánh giá RLAF, không nên chỉ nhìn vào công suất quạt hay cấp lọc HEPA. Cần xem xét tổng thể đường đi của dòng khí trong booth, khả năng duy trì áp suất âm và vị trí phát sinh bụi thực tế trong quá trình vận hành.

Dấu hiệu cho thấy hồi gió RLAF chưa hiệu quả

Trong quá trình sử dụng, có thể nhận biết hồi gió chưa tối ưu qua một số dấu hiệu như:

• Bụi bám nhiều ở mép trước booth, mặt bàn hoặc góc vách.
• Bụi bay ngược về phía người thao tác khi mở bao hoặc đổ bột.
• Có hiện tượng bột xoáy trong vùng làm việc.
• Tiền lọc bẩn không đều, chỉ tập trung ở một vài vị trí.
• Chênh áp hoặc vận tốc gió dao động bất thường.

Khi xuất hiện các dấu hiệu này, cần kiểm tra lại tình trạng lọc, vị trí vật cản, vận tốc gió, chênh áp và thao tác của người vận hành. Trong nhiều trường hợp, chỉ cần thay đổi cách đặt thùng chứa hoặc không che khuất cửa hồi gió cũng có thể cải thiện hiệu quả thu bụi.

Cần kiểm tra gì để đánh giá hồi gió RLAF?

Để đánh giá hồi gió của RLAF có hoạt động đúng hay không, cần kiểm tra một số yếu tố cơ bản.

Trước hết là hướng dòng khí. Có thể quan sát bằng smoke test để xem luồng khí có kéo bụi mô phỏng về cửa hồi hay không.

Tiếp theo là vận tốc gió tại vùng cấp và vùng hồi. Các điểm đo cần đại diện cho khu vực thao tác thực tế, không chỉ đo tại một vị trí thuận lợi.

Chênh áp cũng là thông số quan trọng. RLAF cần duy trì áp suất âm phù hợp để hạn chế bụi thoát ra ngoài vùng làm việc.

Ngoài ra, cần kiểm tra tình trạng tiền lọc, HEPA, độ kín của hệ thống và cách bố trí vật dụng bên trong booth. Một hệ thống lọc tốt nhưng bị che cửa hồi hoặc thao tác sai vị trí vẫn có thể làm giảm hiệu quả thu bụi.

Kết luận

Thiết kế hồi gió của RLAF ảnh hưởng trực tiếp đến khả năng thu bụi trong các công đoạn cân, chia và xử lý bột. Vị trí khe hút, diện tích hồi gió, vận tốc dòng khí, áp suất âm và cách bố trí thao tác đều quyết định bụi có được thu ngay tại nguồn hay không.

Một RLAF được thiết kế tốt sẽ giúp bụi di chuyển đúng hướng về hệ lọc, giảm phát tán ra ngoài, hạn chế nhiễm chéo và bảo vệ người vận hành. Ngược lại, hồi gió bố trí không hợp lý có thể tạo điểm chết, dòng xoáy và làm bụi quay trở lại vùng thao tác.

Vì vậy, khi lựa chọn hoặc đánh giá RLAF, cần xem hồi gió là một phần quan trọng của toàn bộ giải pháp kiểm soát bụi, không chỉ là chi tiết phụ trong thiết kế thiết bị.

FAQs

1. Hồi gió trong RLAF có nhiệm vụ gì?
Hồi gió giúp hút không khí mang bụi từ vùng thao tác về hệ lọc, hạn chế bụi phát tán ra ngoài và hỗ trợ duy trì áp suất âm trong booth.

2. Hồi gió RLAF nên đặt ở đâu?
Thông thường, hồi gió nên đặt gần vùng phát sinh bụi, phổ biến ở vị trí thấp, phía sau hoặc gần chân booth để kéo bụi ra khỏi vùng thở của người thao tác.

3. Hồi gió càng mạnh thì thu bụi càng tốt đúng không?
Không hẳn. Hồi gió quá mạnh tại một số điểm có thể gây rối dòng khí và làm bụi xoáy ngược. Điều quan trọng là lực hút phải đều, đúng hướng và phù hợp với lưu lượng cấp gió.

4. Vì sao RLAF cần áp suất âm?
Áp suất âm giúp giữ bụi trong vùng làm việc, hạn chế bụi thoát ra khu vực xung quanh, đặc biệt khi thao tác với bột mịn hoặc nguyên liệu có nguy cơ phát tán cao.

5. Làm sao biết hồi gió RLAF đang hoạt động tốt?
Có thể kiểm tra bằng smoke test, đo vận tốc gió, đo chênh áp, kiểm tra tình trạng lọc và quan sát thực tế xem bụi có bị bay ngược, bám nhiều ở mép booth hoặc tạo vùng xoáy hay không.
