Vì sao RLAF cần thực hiện Smoke Test?

RLAF – Reverse Laminar Air Flow được sử dụng trong các khu vực thao tác có nguy cơ phát sinh bụi, đặc biệt khi cân chia, lấy mẫu hoặc xử lý nguyên liệu dạng bột. Thiết bị tạo luồng khí sạch có kiểm soát, kéo bụi phát sinh về vùng hồi gió và đưa qua hệ lọc HEPA/ULPA.

Vấn đề nằm ở chỗ: vận tốc gió đạt yêu cầu chưa đủ để kết luận thiết bị kiểm soát bụi hiệu quả. Dòng khí có thể bị lệch do vật cản, cách đặt cân, thùng nguyên liệu, tay người vận hành, cửa hồi khí hoặc nhiễu từ HVAC phòng sạch.

Smoke Test, còn gọi là airflow visualization hoặc smoke study, giúp quan sát trực tiếp đường đi của luồng khí trong RLAF. Nhờ khói trung tính, người kiểm tra có thể nhìn thấy dòng khí đang đi về đâu, có bị xoáy không, có quay ngược vào vùng thao tác không và có được hồi về đúng khu vực hồi khí hay không.

Smoke Test trong RLAF là gì?

Smoke Test trong RLAF là phương pháp dùng khói hoặc sương mù trung tính để hiển thị hướng chuyển động của không khí trong buồng thao tác. Đây là phép thử trực quan, thường được thực hiện trong quá trình thẩm định, kiểm tra định kỳ hoặc sau khi thay đổi thiết kế, thay lọc, điều chỉnh quạt, di chuyển thiết bị.

Mục tiêu của Smoke Test không phải là đo số lượng hạt trong không khí. Phép thử này tập trung vào hình thái dòng khí: dòng khí có đi theo hướng thiết kế không, có vùng xoáy kéo dài không, có vùng khí chết không và khói có được kéo về hệ hồi khí đúng cách không.

Trong RLAF, Smoke Test đặc biệt hữu ích vì thiết bị thường làm việc với bụi bột. Nếu dòng khí không ổn định, bụi có thể lan ra phòng sạch, bám lên bề mặt, gây nhiễm chéo hoặc ảnh hưởng đến người vận hành.

Cơ sở tiêu chuẩn GMP và ISO 14644

Theo thực hành GMP, airflow visualization được sử dụng để chứng minh luồng khí bảo vệ vùng thao tác trong điều kiện thực tế. Với các khu vực sạch quan trọng, việc đánh giá nên thực hiện ở trạng thái at rest và in operation để thấy sự khác biệt giữa thiết bị chạy không tải và khi có người thao tác, dụng cụ, vật liệu.

ISO 14644-3 đề cập các phương pháp thử dùng để đánh giá hiệu năng cleanroom, clean zone và các vùng kiểm soát liên quan. Trong đó, airflow visualization là nhóm phép thử giúp quan sát hướng dòng khí, phát hiện nhiễu loạn, vùng xoáy hoặc vùng không được quét khí phù hợp.

Với RLAF, cách tiếp cận phù hợp là kết hợp Smoke Test với các dữ liệu khác như vận tốc gió, chênh áp lọc, tình trạng HEPA/ULPA, độ sạch hạt và quy trình vận hành. Một video khói đẹp mắt không đủ để chứng minh thiết bị đạt nếu các thông số nền không ổn định.

Nguyên tắc airflow trong RLAF

Trong RLAF, khí sạch thường được cấp vào vùng thao tác theo hướng đã thiết kế, đi qua khu vực cân chia hoặc lấy mẫu, sau đó được kéo về cửa hồi khí. Đường khí này giúp bụi phát sinh tại điểm thao tác được thu về hệ lọc thay vì phát tán tự do ra phòng sạch.

Khi Smoke Test đạt yêu cầu, khói sẽ đi theo dòng khí chính, chuyển động mượt, có hướng rõ ràng và được hút về khu hồi. Nếu khói bị cuộn lại quanh vùng thao tác, tràn ra ngoài mặt trước hoặc đứng yên tại một góc buồng, đó là dấu hiệu cần xem lại thiết kế khí động học, vận tốc gió, vật cản hoặc trạng thái hồi khí.

Điểm cần lưu ý: Smoke Test nên được thực hiện với bố trí gần với thực tế vận hành. Nếu chỉ thử khi buồng trống, kết quả có thể chưa phản ánh đúng rủi ro khi đặt cân, thùng nguyên liệu, dụng cụ lấy mẫu và khi người vận hành thao tác.

Quy trình thực hiện Smoke Test cho RLAF

Bước 1: Chuẩn bị và ổn định hệ thống

Trước khi phát khói, RLAF cần được vận hành đủ thời gian để dòng khí ổn định. Thời gian ổn định thường phụ thuộc thiết kế thiết bị, trạng thái phòng sạch và SOP của nhà máy; thực tế có thể tham chiếu khoảng 15–30 phút nếu đã được quy định trong hồ sơ vận hành.

Người kiểm tra cần xác nhận quạt hoạt động bình thường, HEPA/ULPA không có cảnh báo bất thường, chênh áp lọc nằm trong dải cho phép, cửa hồi khí không bị che và vùng thao tác được bố trí đúng kịch bản thử.

Bước 2: Chuẩn bị nguồn khói phù hợp

Smoke Test nên dùng thiết bị tạo khói hoặc sương mù phù hợp với môi trường phòng sạch. Khói cần đủ nhìn thấy để quan sát dòng khí, nhưng không được để lại tồn dư gây ảnh hưởng đến thiết bị, bề mặt phòng sạch hoặc sản phẩm.

Trong khu vực GMP, loại khói, cách phát khói, thời gian phát và phương pháp làm sạch sau thử nghiệm cần được quy định trong SOP. Không nên dùng nguồn khói tùy tiện vì có thể tạo hạt, ẩm hoặc chất bám không phù hợp với khu vực sạch.

Bước 3: Xác định điểm phát khói

Điểm phát khói phải bám theo rủi ro của quy trình. Với RLAF, các vị trí thường cần kiểm tra gồm vùng cấp khí, vùng thao tác chính, khu vực đặt cân, vị trí mở bao nguyên liệu, vùng trước cửa hồi khí và mép ngoài buồng nơi có nguy cơ khói tràn ra phòng.

Nếu mục tiêu là đánh giá hiệu quả thu bụi, khói nên được phát tại vị trí bụi thực tế có khả năng phát sinh. Nếu mục tiêu là đánh giá vùng bảo vệ, khói cần được phát ở các điểm có khả năng cắt ngang dòng khí hoặc tạo nhiễu.

Bước 4: Quan sát dòng khí ở trạng thái at rest

Ở trạng thái at rest, thiết bị hoạt động nhưng chưa có thao tác thực tế. Mục tiêu là kiểm tra dòng khí nền của RLAF: hướng khí có đúng thiết kế không, có vùng xoáy cố hữu không, cửa hồi có hút đều không và vùng thao tác có được quét khí ổn định không.

Nếu ở trạng thái này đã xuất hiện vùng khí tù hoặc backflow, khả năng cao vấn đề nằm ở thiết kế, lọc, quạt, vị trí hồi khí hoặc tác động từ HVAC xung quanh.

Bước 5: Quan sát dòng khí ở trạng thái in operation

Ở trạng thái in operation, thử nghiệm cần mô phỏng điều kiện vận hành thực tế: có người thao tác, cân, dụng cụ, thùng nguyên liệu, bao bì hoặc mẫu đặt trong vùng làm việc. Đây là phần quan trọng vì dòng khí thường bị ảnh hưởng mạnh bởi cách thao tác và bố trí vật dụng.

Người kiểm tra cần quan sát khói khi mở bao, đưa tay vào vùng thao tác, đặt dụng cụ trước cửa hồi hoặc di chuyển vật liệu. Nếu khói bị cuốn ngược ra ngoài hoặc xoáy quanh vùng cân, cần điều chỉnh layout thao tác, vị trí vật dụng hoặc thông số vận hành.

Bước 6: Ghi hình và lập hồ sơ đánh giá

Toàn bộ Smoke Test nên được ghi hình rõ ràng, đủ ánh sáng, thể hiện được vị trí phát khói, trạng thái thiết bị và hướng di chuyển của khói. Video là bằng chứng quan trọng phục vụ thẩm định IQ/OQ/PQ, điều tra sai lệch hoặc đánh giá lại sau cải tiến.

Hồ sơ nên ghi rõ ngày thử, người thực hiện, thiết bị dùng tạo khói, trạng thái thử, vị trí phát khói, kết quả quan sát, hiện tượng bất thường và kết luận đạt/không đạt theo tiêu chí đã phê duyệt.

Tiêu chí đánh giá Smoke Test RLAF

Tiêu chí đạt cần được xác lập trước khi thử, dựa trên thiết kế RLAF, mục đích sử dụng và đánh giá rủi ro. Không nên đánh giá cảm tính bằng cách chỉ nhìn khói “có đẹp” hay “có bay đều” hay không.

Vai trò của Smoke Test trong IQ/OQ/PQ

Trong IQ – Installation Qualification, Smoke Test hỗ trợ kiểm tra thiết bị được lắp đặt đúng thiết kế, hướng cấp – hồi khí phù hợp, không có vật cản cố hữu làm sai lệch dòng khí.

Trong OQ – Operational Qualification, phép thử giúp xác nhận RLAF vận hành đúng trong điều kiện kiểm soát: quạt, lọc, chênh áp, vận tốc gió và dòng khí đạt theo tiêu chí đã phê duyệt.

Trong PQ – Performance Qualification, Smoke Test nên phản ánh điều kiện thực tế: có người thao tác, quy trình mô phỏng, dụng cụ, vật liệu và cách bố trí gần với sản xuất hoặc lấy mẫu thật. Đây là phần quan trọng để chứng minh dòng khí vẫn bảo vệ vùng thao tác khi thiết bị đi vào vận hành.

Lỗi thường gặp khi thực hiện Smoke Test RLAF

Lỗi đầu tiên là phát khói quá xa vị trí rủi ro. Khi khói không được đưa vào điểm phát sinh bụi thực tế, kết quả dễ đẹp nhưng thiếu giá trị đánh giá.

Lỗi thứ hai là chỉ thử khi buồng trống. Trong thực tế, cân, thùng nguyên liệu, chai lọ, bao bì và tay người vận hành đều có thể cản dòng khí. Thử nghiệm cần tái hiện đúng điều kiện thao tác.

Lỗi thứ ba là dùng quá nhiều khói. Khói dày có thể che mất chi tiết dòng khí, gây khó quan sát vùng xoáy nhỏ hoặc làm bẩn khu vực thử.

Lỗi thứ tư là bỏ qua tác động từ HVAC phòng sạch. Dòng gió từ cửa, miệng cấp, miệng hồi hoặc người đi lại gần thiết bị có thể ảnh hưởng đến kết quả Smoke Test.

Lỗi thứ năm là không lưu video đầy đủ. Với GMP, kết quả quan sát cần bằng chứng rõ ràng để phục vụ thẩm định, đào tạo và truy xuất khi có sai lệch.

Gợi ý thiết bị và kiểm soát sau Smoke Test

Nếu Smoke Test cho thấy khói bị tràn ra ngoài buồng, cần kiểm tra lại vận tốc gió, chênh áp lọc, tình trạng cửa hồi khí, vị trí vật dụng, thao tác người vận hành và tương tác với HVAC phòng. Nếu khói xoáy quanh vùng cân, cần xem lại cách bố trí cân, thùng nguyên liệu hoặc hướng hồi khí.

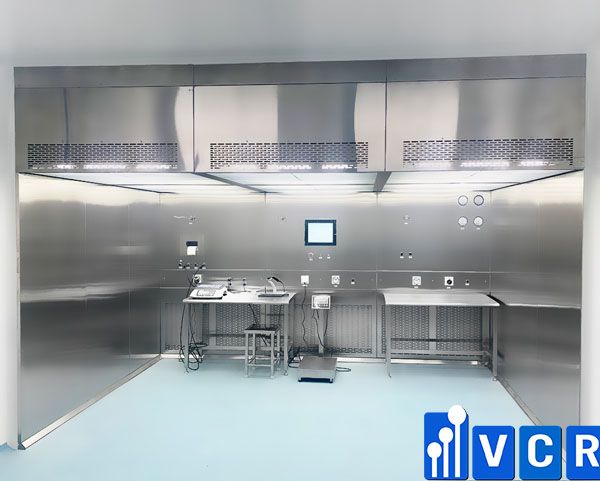

Với các khu vực cần kiểm soát bụi tại nguồn, RLAF của VCR có thể được cân nhắc nhờ khả năng tạo luồng khí sạch ổn định, sử dụng HEPA/ULPA và hỗ trợ thu hồi khí về vùng lọc. Trong các thao tác cân chia hoặc lấy mẫu bột có mức phát sinh bụi cao, Dispensing Booth – Buồng cân cũng là giải pháp phù hợp để kiểm soát bụi, hạn chế nhiễm chéo và tích hợp vào hệ thống phòng sạch theo yêu cầu thực tế.

Kết luận

Smoke Test cho RLAF là phương pháp trực quan để kiểm tra đường đi của dòng khí, phát hiện vùng xoáy, vùng khí tù, backflow và khả năng hồi khí về hệ lọc. Phép thử này giúp chứng minh RLAF đang kiểm soát đúng vùng thao tác, đặc biệt trong các quy trình cân chia, lấy mẫu hoặc xử lý nguyên liệu có nguy cơ phát sinh bụi.

Để kết quả có giá trị theo GMP và ISO 14644, Smoke Test cần được thực hiện ở trạng thái phù hợp, có kịch bản rõ ràng, ghi hình đầy đủ và đánh giá theo tiêu chí đã phê duyệt. Dữ liệu khói nên được xem cùng vận tốc gió, chênh áp, tình trạng HEPA/ULPA, layout thao tác và chương trình thẩm định tổng thể.

FAQ

1. Smoke Test trong RLAF là gì?

Smoke Test là phép thử dùng khói hoặc sương mù trung tính để hiển thị hướng dòng khí trong RLAF, giúp phát hiện vùng xoáy, vùng khí tù, backflow và hiệu quả hồi khí.

2. Smoke Test RLAF có bắt buộc theo GMP không?

Với các vùng sạch quan trọng, airflow visualization thường được yêu cầu để chứng minh dòng khí bảo vệ vùng thao tác. Việc áp dụng cụ thể phụ thuộc vào cấp sạch, quy trình và đánh giá rủi ro của nhà máy.

3. Smoke Test nên thực hiện ở trạng thái nào?

Nên thực hiện ở trạng thái at rest và in operation khi phù hợp. Trạng thái in operation đặc biệt quan trọng vì phản ánh tác động của người vận hành, dụng cụ và vật liệu lên dòng khí.

4. Smoke Test đạt khi nào?

Kết quả đạt khi khói đi theo hướng thiết kế, không có xoáy kéo dài trong vùng thao tác, không có backflow ra khu vực cần bảo vệ và khói được kéo về đúng hệ hồi khí.

5. Nếu Smoke Test không đạt cần kiểm tra gì?

Cần kiểm tra vận tốc gió, chênh áp lọc, cửa hồi khí, vật cản trong buồng, thao tác người vận hành, tình trạng HEPA/ULPA và ảnh hưởng từ HVAC phòng sạch.Smoke Test cho RLAF được thực hiện như thế nào? Quy trình kiểm tra dòng khí theo GMP và ISO 14644
