Trở lực bộ lọc được hình thành ra sao?

Không khí khi đi qua tiền lọc, lọc trung gian hoặc HEPA phải di chuyển xuyên qua cấu trúc sợi và các khe nhỏ của vật liệu lọc. Quá trình này luôn tạo ra một mức cản nhất định, kể cả khi bộ lọc còn mới.

Mức cản đó thường được theo dõi thông qua chênh áp giữa phía trước và phía sau bộ lọc. Bộ lọc mới có một giá trị chênh áp ban đầu tại lưu lượng vận hành đã xác định. Khi lượng khí đi qua thay đổi, chênh áp cũng thay đổi theo.

Vì vậy, cùng một bộ lọc có thể hiển thị các giá trị chênh áp khác nhau nếu tốc độ quạt hoặc lưu lượng hệ thống thay đổi. Việc đánh giá trở lực chỉ có ý nghĩa khi đặt trong cùng điều kiện vận hành.

Lưu lượng khí tăng làm trở lực thay đổi thế nào?

Khi quạt đẩy nhiều không khí hơn qua cùng một diện tích lọc, vận tốc khí xuyên qua vật liệu tăng lên. Dòng khí lúc này gặp mức cản lớn hơn và chênh áp qua lọc thường tăng theo.

Mức tăng phụ thuộc vào loại vật liệu, diện tích lọc, cấu trúc nếp gấp và giới hạn vận hành của từng bộ lọc. Một tầng lọc có diện tích hữu dụng lớn thường tạo điều kiện cho không khí đi qua với vận tốc thấp hơn so với bộ lọc có diện tích nhỏ trong cùng mức lưu lượng.

Đây là lý do bộ lọc cần được lựa chọn đồng bộ với lưu lượng thiết kế của Dispensing Booth. Nếu lưu lượng thực tế vượt xa phạm vi phù hợp, trở lực có thể tăng nhanh, quạt phải làm việc nặng hơn và dòng khí tại vùng thao tác dễ mất ổn định.

Bụi tích tụ ảnh hưởng đến lưu lượng khí ra sao?

Trong quá trình sử dụng, các hạt bụi bám dần lên bề mặt và bên trong vật liệu lọc. Khoảng trống dành cho không khí đi qua thu hẹp, khiến trở lực tăng theo thời gian.

Với quạt chạy ở tốc độ cố định, tổng trở lực của hệ thống tăng thường làm lưu lượng khí giảm. Dòng khí từ trần cấp xuống vùng thao tác lúc này có thể yếu hơn, tốc độ đưa bụi về cửa hồi chậm lại và một số khu vực dễ hình thành vùng khí chuyển động thấp.

Tiền lọc giữ lại phần bụi thô trước khi không khí đi đến các tầng lọc phía sau. Khi tiền lọc được theo dõi và xử lý đúng thời điểm, tải bụi lên lọc trung gian và HEPA thường tăng chậm hơn. Điều này hỗ trợ duy trì lưu lượng ổn định và kéo dài thời gian sử dụng của các tầng lọc tinh.

Tốc độ quạt ảnh hưởng đến mối quan hệ này như thế nào?

Phản ứng của hệ thống khi trở lực tăng phụ thuộc nhiều vào cách điều khiển quạt.

Với quạt giữ nguyên tốc độ, bộ lọc càng bẩn thì lưu lượng thường càng giảm. Điểm làm việc của quạt thay đổi theo tổng trở lực, khiến lượng khí đi qua hệ thống không còn giữ được như ban đầu.

Trong một số cấu hình, quạt có thể được điều khiển bằng biến tần để tăng tốc khi trở lực tăng. Nhờ đó, lưu lượng được duy trì trong một khoảng vận hành nhất định. Tuy nhiên, quạt phải tạo áp cao hơn, mức tiêu thụ điện tăng và hệ thống tiến gần hơn đến giới hạn công suất.

Khả năng bù của quạt có giới hạn. Khi trở lực tiếp tục tăng, quạt có thể không còn đủ khả năng duy trì lưu lượng như trước. Đây là thời điểm vận tốc khí tại vùng thao tác bắt đầu suy giảm rõ hơn.

Trở lực tăng ảnh hưởng gì đến Dispensing Booth?

Trong Dispensing Booth, lưu lượng khí quyết định khả năng hình thành dòng khí xuống và đưa bụi về khu vực hồi gió. Khi lưu lượng giảm, hiệu quả thu bụi có thể thay đổi theo từng vị trí.

Một số dấu hiệu thường gặp gồm khói thử di chuyển chậm hơn, dòng khí phân bố không đều, bụi tích tụ gần bàn cân hoặc cửa hồi và chênh áp giữa booth với phòng bắt đầu dao động. Quạt cũng có thể phải chạy ở tốc độ cao trong thời gian dài để duy trì trạng thái vận hành.

Tuy nhiên, bộ lọc không phải nguyên nhân duy nhất làm lưu lượng giảm. Cửa hồi bị che, damper thay đổi vị trí, đường khí bị thu hẹp hoặc bề mặt thiết bị tích tụ bụi cũng có thể làm tổng trở lực tăng lên.Vì vậy, khi lưu lượng suy giảm, toàn bộ đường khí nên được kiểm tra thay vì chỉ tập trung vào một tầng lọc.

Vì sao cần theo dõi cả trở lực và lưu lượng khí?

Một giá trị chênh áp cao có thể xuất hiện khi bộ lọc tích nhiều bụi, nhưng cũng có thể do lưu lượng vừa được tăng lên. Ngược lại, chênh áp thấp chưa chắc phản ánh bộ lọc đang sạch nếu quạt chạy chậm hoặc lượng khí qua lọc đã giảm.

Theo dõi riêng một chỉ số dễ dẫn đến đánh giá chưa đầy đủ. Cách phù hợp hơn là ghi nhận chênh áp bộ lọc cùng với lưu lượng, vận tốc khí và tốc độ quạt tại cùng điều kiện vận hành.

Xu hướng dữ liệu theo thời gian thường có giá trị hơn một lần đo đơn lẻ. Khi chênh áp tăng dần nhưng lưu lượng vẫn được giữ ổn định, quạt có thể đang tăng tốc để bù trở lực. Nếu chênh áp tăng đồng thời lưu lượng giảm, hệ thống có khả năng đã tiến gần giới hạn vận hành.

Theo dõi trở lực bộ lọc và lưu lượng khí như thế nào?

Giá trị ban đầu nên được ghi nhận khi bộ lọc còn mới, hệ thống đã ổn định và lưu lượng đạt mức vận hành thiết kế. Dữ liệu này tạo cơ sở so sánh cho các lần kiểm tra sau.

Trong quá trình sử dụng, chênh áp qua từng tầng lọc nên được theo dõi riêng. Việc tách tiền lọc, lọc trung gian và HEPA giúp nhận biết chính xác tầng nào đang tăng tải.

Khi phát hiện thay đổi bất thường, người vận hành có thể kiểm tra thêm tốc độ quạt, tình trạng cửa hồi, điểm lấy áp và đường đi của dòng khí. Khói thử hoặc đo vận tốc tại nhiều vị trí hỗ trợ nhận biết khu vực đang có dòng khí yếu hoặc phân bố lệch.

Việc thay lọc được xác định theo giới hạn vận hành, khả năng duy trì lưu lượng và tình trạng thực tế. Một chu kỳ cố định chưa phản ánh đầy đủ sự khác nhau về tải bụi giữa các khu vực sử dụng.

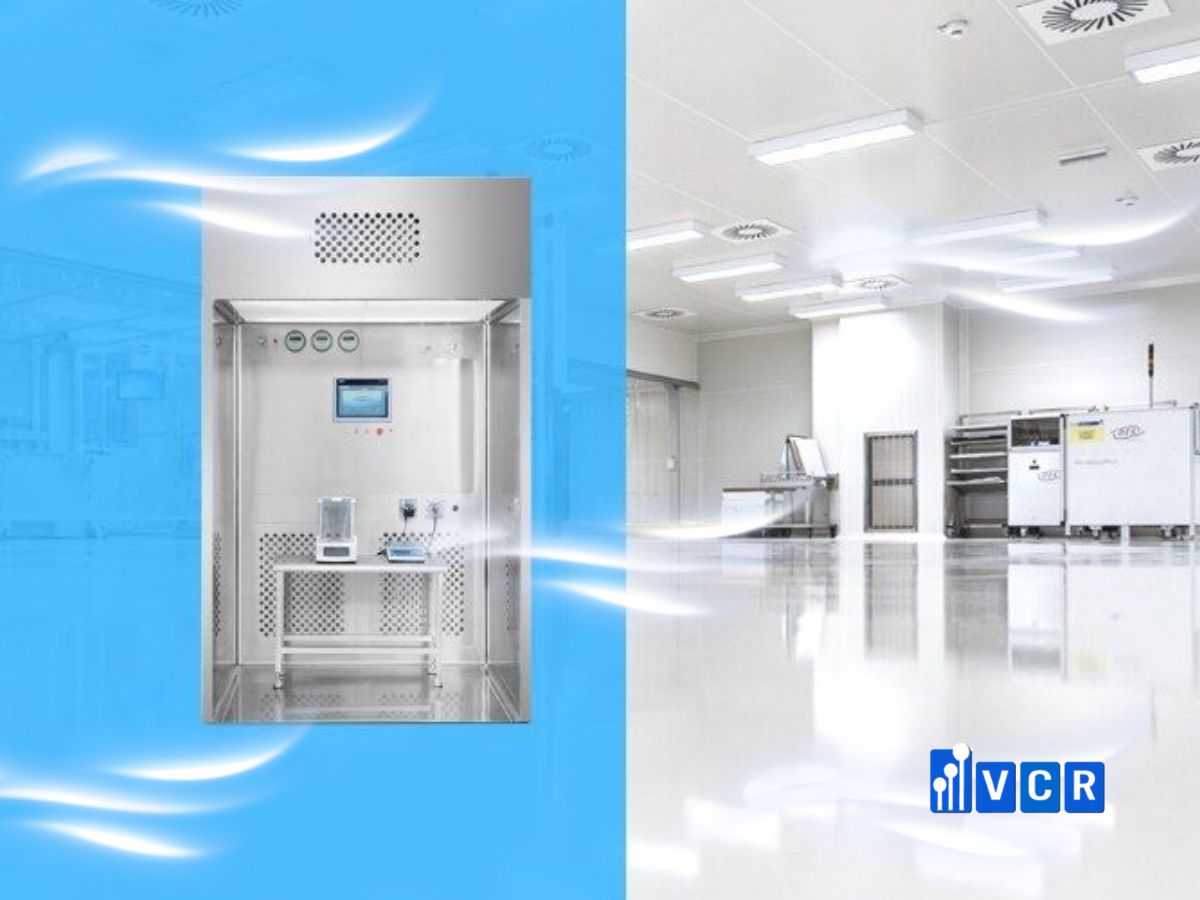

Bộ lọc cho Dispensing Booth VCR

VCR cung cấp Dispensing Booth và các bộ lọc khí theo lưu lượng, kích thước vùng thao tác và cấu hình hồi gió của từng dự án.

Diện tích lọc, số tầng lọc và công suất quạt được lựa chọn đồng bộ để duy trì dòng khí phù hợp trong quá trình vận hành. Các điểm theo dõi chênh áp cũng có thể được bố trí theo từng tầng lọc, giúp người vận hành quan sát rõ hơn xu hướng tăng trở lực của hệ thống.

Kết luận

Trở lực bộ lọc và lưu lượng khí luôn thay đổi trong mối quan hệ với nhau. Khi trở lực tăng, lưu lượng thường có xu hướng giảm nếu tốc độ quạt giữ nguyên. Với hệ thống có điều khiển bù, lưu lượng có thể được duy trì trong một khoảng nhất định nhưng quạt phải làm việc ở mức cao hơn.

Theo dõi chênh áp cùng lưu lượng và tốc độ quạt giúp đánh giá chính xác hơn trạng thái của Dispensing Booth. Dữ liệu theo xu hướng cũng là cơ sở để xác định thời điểm kiểm tra hoặc thay lọc phù hợp.

FAQs

Trở lực bộ lọc tăng thì lưu lượng có luôn giảm không?

Lưu lượng thường giảm khi quạt giữ nguyên tốc độ. Với quạt có điều khiển bù, lưu lượng có thể được duy trì tạm thời trong giới hạn công suất.

Bộ lọc mới có tạo trở lực không?

Bộ lọc mới vẫn tạo trở lực do không khí phải đi qua vật liệu lọc. Giá trị này thường được ghi nhận làm chênh áp ban đầu tại lưu lượng xác định.

Chênh áp thấp có đồng nghĩa bộ lọc còn sạch?

Chênh áp thấp cũng có thể xuất hiện khi lưu lượng giảm, quạt chạy chậm hoặc không khí đi vòng qua khung lọc.

Khi nào nên kiểm tra lại lưu lượng khí?

Lưu lượng nên được kiểm tra khi chênh áp tăng nhanh, vận tốc vùng thao tác giảm, khói thử di chuyển bất thường hoặc quạt thường xuyên chạy ở tốc độ cao.
