Dòng khí trong Dispensing Booth vận hành ra sao?

Trong cấu hình phổ biến, không khí được xử lý qua các tầng lọc rồi cấp từ phía trên booth theo hướng xuống vùng thao tác. Luồng khí đi qua khu vực cân, chia hoặc lấy mẫu nguyên liệu, cuốn theo các hạt bụi phát sinh và tiếp tục di chuyển về hệ thống hồi gió ở phần thấp của thiết bị.

Quá trình này tạo thành một vòng tuần hoàn tương đối ổn định giữa trần cấp khí, vùng thao tác, cửa hồi và các tầng lọc. Mức độ ổn định phụ thuộc vào lưu lượng quạt, cấu trúc trần cấp khí, vị trí cửa hồi, kích thước booth và cách bố trí thiết bị bên trong.

Khi khu vực làm việc còn trống, dòng khí thường di chuyển tương đối thuận lợi. Tuy nhiên, điều kiện vận hành thực tế luôn có thêm bàn cân, thùng nguyên liệu, pallet, dụng cụ và người thao tác. Mỗi thành phần đều có khả năng làm thay đổi đường đi ban đầu của luồng khí.

Vật cản trong Dispensing Booth làm thay đổi dòng khí như thế nào?

Dòng khí bị chia tách khi gặp vật cản

Một thùng nguyên liệu lớn hoặc mặt bàn cân nằm ngay dưới trần cấp khí sẽ khiến luồng khí phải đi vòng sang hai bên. Tại các khoảng hẹp giữa vật cản và vách booth, vận tốc khí có thể tăng lên. Trong khi đó, khu vực nằm phía dưới hoặc phía sau vật cản thường nhận được ít khí hơn.

Sự thay đổi này diễn ra theo từng vị trí. Tổng lưu lượng của booth vẫn có thể duy trì ổn định, nhưng phân bố khí trong vùng thao tác đã khác so với trạng thái ban đầu. Vì vậy, một giá trị vận tốc trung bình chưa phản ánh đầy đủ tình trạng dòng khí tại từng điểm.

Vùng khí chuyển động chậm xuất hiện phía sau vật cản

Phía khuất gió của bàn cân, thùng chứa hoặc pallet thường hình thành vùng khí chuyển động chậm. Bụi đi vào khu vực này có xu hướng lưu lại lâu hơn, đặc biệt khi nguồn phát bụi nằm gần mặt sau của vật cản.

Trong quá trình cân chia, bụi có thể bám trên thành thùng, chân bàn hoặc sàn phía sau pallet. Khi vật chứa được di chuyển, lượng bụi đang lưu lại có thể phát tán trở lại vùng thao tác. Đây là một trong những nguyên nhân khiến bề mặt booth xuất hiện bụi tập trung theo từng khu vực thay vì phân bố đều.

Dòng xoáy hình thành quanh mép vật cản

Khi luồng khí đổi hướng đột ngột, các dòng xoáy nhỏ có thể xuất hiện quanh mép thùng, góc bàn hoặc khe giữa thiết bị với vách booth. Dòng khí tại đây di chuyển vòng thay vì đi thẳng về cửa hồi.

Bụi nằm trong vùng xoáy thường thay đổi hướng liên tục và có thể quay trở lại khu vực cân. Hiện tượng này rõ hơn khi vật cản có bề mặt lớn, đặt sát cửa hồi hoặc nằm ngay trên đường đi giữa nguồn bụi và hệ thống hút.

Cửa hồi gió bị che khuất

Cửa hồi cần có khoảng không đủ rộng để thu không khí mang bụi về hệ thống lọc. Khi pallet, xe đẩy, bao nguyên liệu hoặc thùng chứa đặt sát cửa hồi, diện tích hút hữu dụng bị thu hẹp.

Lưu lượng khí lúc này thường chuyển sang các cửa hồi còn thông thoáng. Một bên booth có thể hút mạnh hơn, trong khi khu vực bị che xuất hiện dòng khí yếu và bụi tích tụ nhiều hơn. Sự mất cân đối này đôi khi chưa thể hiện rõ trên đồng hồ chênh áp vì thiết bị vẫn đang duy trì áp suất tổng thể.

Người vận hành cũng tác động đến đường đi của dòng khí

Cơ thể người vận hành hoạt động như một vật cản lớn trong booth. Khi luồng khí đi qua vai, lưng hoặc cánh tay, một vùng khí chuyển động chậm có thể hình thành ở phía khuất gió.

Nếu miệng bao hoặc điểm rót nguyên liệu nằm gần vùng này, bụi có khả năng di chuyển về phía cơ thể trước khi được kéo xuống cửa hồi. Tư thế cúi người, đưa tay ngang qua nguồn bụi hoặc đứng chắn giữa khu vực cân và cửa hồi cũng làm dòng khí thay đổi trong thời gian thao tác.

Vị trí đứng vì vậy nên được xác định cùng với vị trí bàn cân và vật chứa. Khoảng cách hợp lý giữa vùng hô hấp, nguồn phát bụi và hướng hồi khí giúp luồng khí cuốn bụi ra khỏi khu vực thao tác thuận lợi hơn.

Những vị trí vật cản dễ ảnh hưởng đến khả năng thu bụi

Mức độ ảnh hưởng còn liên quan đến kích thước vật cản. Một bàn cân nhỏ thường tạo vùng khuất hẹp hơn so với thùng phuy, IBC hoặc cụm pallet lớn. Vì vậy, kích thước booth nên được lựa chọn dựa trên toàn bộ thiết bị và vật chứa sử dụng trong quá trình vận hành.

Dấu hiệu cho thấy dòng khí đang bị cản trở

Bụi tích tụ phía sau thùng chứa thường phản ánh vùng khí chuyển động chậm. Bụi xuất hiện tập trung ở một bên booth có thể liên quan đến cửa hồi bị che hoặc lưu lượng phân bố lệch.

Khi quan sát bằng khói thử, dòng khói quay vòng tại một vị trí cho thấy khu vực đó đang có dòng tuần hoàn cục bộ. Khói di chuyển về phía người vận hành phản ánh vị trí đứng, nguồn phát bụi hoặc cách bố trí vật chứa cần được xem xét lại.

Đồng hồ chênh áp chủ yếu cung cấp thông tin về sự chênh lệch áp suất tại vị trí kết nối. Chỉ số này hữu ích để theo dõi trạng thái bộ lọc và hoạt động chung của hệ thống, nhưng chưa thể hiện trực tiếp các vùng xoáy nhỏ bên trong booth.

Cách bố trí thiết bị để dòng khí di chuyển thuận lợi hơn

Cửa hồi gió nên được giữ thông thoáng trong suốt quá trình cân chia. Pallet, xe đẩy và bao bì rỗng được bố trí ngoài vùng hồi khí hoặc di chuyển ra khỏi booth sau khi hoàn thành thao tác.

Bàn cân và vật chứa nên nằm trong vùng làm việc đã được xác định từ giai đoạn thiết kế. Khoảng trống quanh thùng giúp không khí đi xuống sàn và tiếp tục di chuyển về cửa hồi. Nguồn phát bụi nên đặt đủ sâu trong booth để hạn chế ảnh hưởng từ chuyển động bên ngoài.

Vị trí đứng của người vận hành cũng cần được tính toán để cơ thể không chắn đường khí giữa nguồn bụi và cửa hồi. Các thao tác như mở bao, đổ nguyên liệu và san bột nên thực hiện trong khu vực có dòng khí ổn định.

Khi thay đổi bàn cân, kích thước thùng chứa hoặc cách xếp pallet, hệ thống nên được quan sát lại trong cấu hình mới. Điều này giúp nhận biết sớm các vùng khí yếu trước khi đưa thiết bị vào vận hành thường xuyên.

Kiểm tra dòng khí khi đã bố trí đầy đủ vật cản

Dòng khí nên được đánh giá trong điều kiện gần với vận hành thực tế. Booth được bố trí đầy đủ bàn cân, thùng chứa, pallet và người thao tác ở vị trí đại diện.

Đo vận tốc tại nhiều điểm giúp nhận biết sự chênh lệch giữa các khu vực. Kết quả thường được so sánh theo vị trí trên cùng một mặt phẳng thay vì chỉ sử dụng một giá trị duy nhất.

Quan sát bằng khói thử giúp thể hiện rõ đường đi của luồng khí, vùng xoáy, điểm khí chuyển động chậm và khả năng khói quay về phía người vận hành. Hình ảnh hoặc video ghi lại quá trình này cũng là cơ sở để điều chỉnh vị trí bàn cân, vật chứa và cửa hồi.

Sau khi bố trí bàn cân, vật chứa và các thiết bị bên trong booth, dòng khí có thể được kiểm tra bằng cách đo vận tốc tại nhiều vị trí kết hợp quan sát đường đi của khói thử. Kết quả giúp nhận biết vùng khí yếu, hướng khí bị lệch hoặc khu vực xuất hiện dòng xoáy, qua đó điều chỉnh cách bố trí thiết bị để luồng khí di chuyển thuận lợi hơn về cửa hồi.

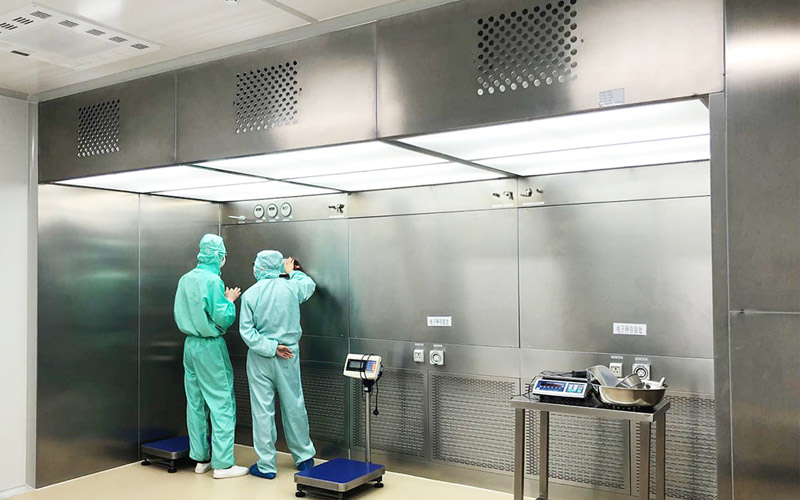

Dispensing Booth VCR

VCR cung cấp Dispensing Booth và các bộ lọc khí theo kích thước khu vực thao tác, loại vật chứa, số người vận hành và điều kiện lắp đặt của từng dự án.

Kích thước bàn cân, pallet, thùng phuy và vị trí thao tác được xác định từ giai đoạn lựa chọn thiết bị. Những dữ liệu này là cơ sở để bố trí trần cấp khí, cửa hồi và không gian làm việc phù hợp với quy trình cân chia nguyên liệu.

Kết luận

Vật cản trong Dispensing Booth làm dòng khí bị chia tách, đổi hướng và hình thành các vùng chuyển động chậm. Mức độ ảnh hưởng phụ thuộc vào kích thước vật cản, vị trí nguồn bụi và khoảng cách đến cửa hồi gió.

Một cách bố trí phù hợp giúp duy trì đường khí từ trần cấp xuống vùng thao tác và tiếp tục về hệ thống hồi. Việc đo vận tốc tại nhiều điểm kết hợp quan sát khói thử sẽ phản ánh rõ hơn tình trạng dòng khí trong điều kiện vận hành thực tế.

FAQs

Vật cản có làm giảm toàn bộ lưu lượng của Dispensing Booth không?

Vật cản thường làm thay đổi phân bố dòng khí tại từng khu vực. Tổng lưu lượng có thể vẫn ổn định trong khi một số vị trí xuất hiện vận tốc thấp hoặc dòng xoáy.

Bàn cân ảnh hưởng đến dòng khí như thế nào?

Mặt bàn làm luồng khí hướng xuống bị chia tách và tạo vùng khuất phía dưới. Kích thước, chiều cao và vị trí bàn cân đều ảnh hưởng đến khả năng đưa bụi về cửa hồi.

Có nên đặt pallet sát cửa hồi gió?

Pallet đặt sát cửa hồi làm thu hẹp diện tích hút khí và khiến lưu lượng phân bố sang các vị trí khác. Khoảng cách được xác định theo cấu trúc cửa hồi và kết quả quan sát dòng khí.

Khi nào nên kiểm tra lại dòng khí?

Dòng khí nên được kiểm tra lại sau khi thay đổi bàn cân, vật chứa, pallet, vị trí thao tác hoặc cấu hình thiết bị bên trong booth.
