Phòng nền tạo điều kiện ban đầu cho buồng cân

Cấp sạch phòng nền phản ánh mức kiểm soát tiểu phân của không gian nơi Dispensing Booth được lắp đặt. Với khu vực cân chia nguyên liệu, yêu cầu này thường được xác định cùng với chênh áp phòng, nhiệt độ, độ ẩm và hướng chuyển động của không khí.

Dispensing Booth làm việc trực tiếp trong môi trường đó. Không khí phòng tiếp xúc với mặt mở của booth, tham gia vào cân bằng khí và tạo ranh giới giữa khu vực bên ngoài với vùng thao tác bên trong.

Khi phòng nền duy trì ổn định, hệ thống cấp – hồi của booth dễ giữ được trạng thái dòng khí thiết kế hơn. Ngược lại, biến động lớn về áp suất hoặc luồng khí xung quanh mặt mở có thể làm thay đổi đường đi của không khí tại khu vực cân. Vì thế, kiểm tra Dispensing Booth luôn gắn với điều kiện phòng thực tế tại thời điểm vận hành.

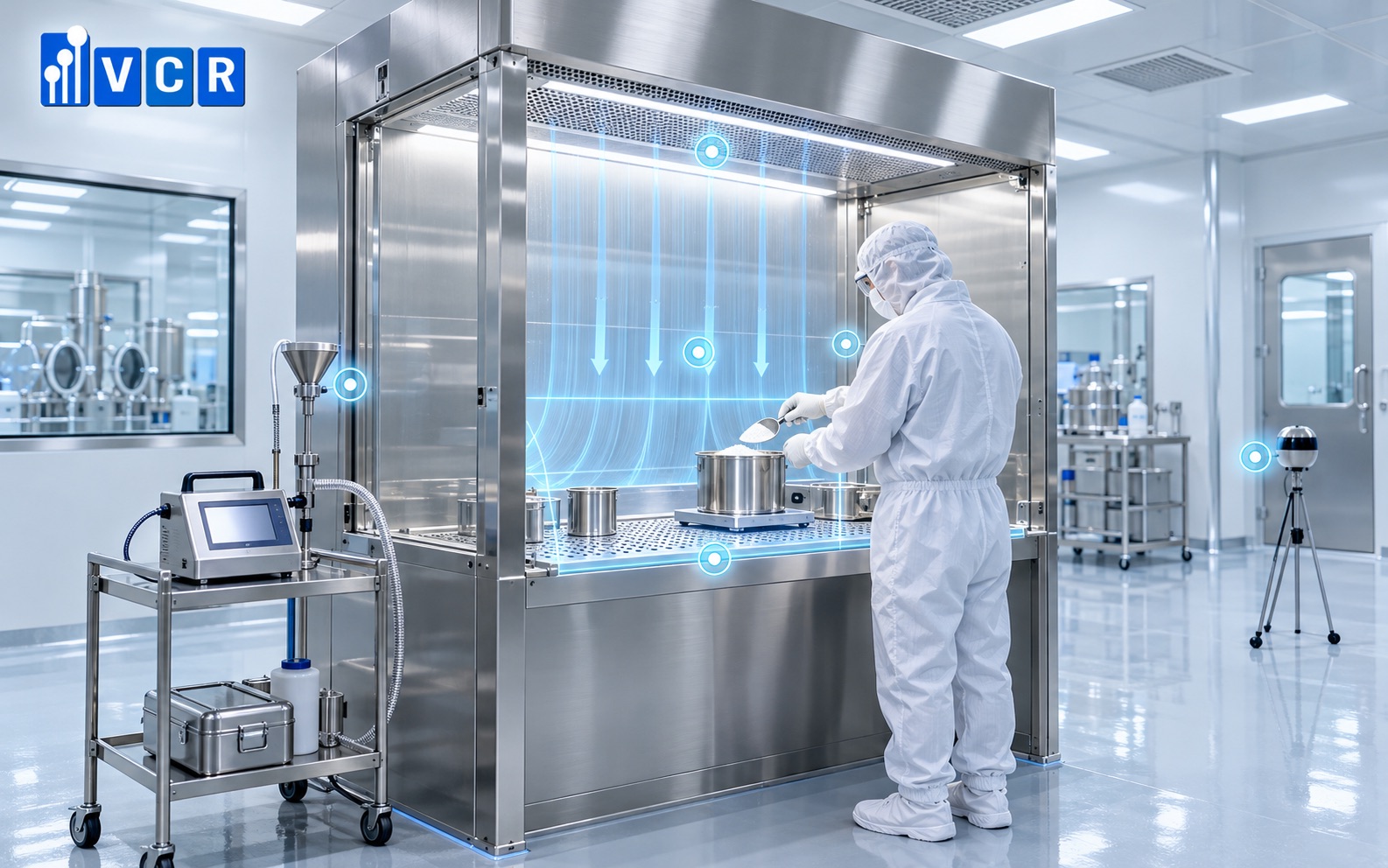

Vùng thao tác là khu vực cần được đánh giá trực tiếp

Bên trong booth, không khí sau lọc được cấp xuống vùng làm việc rồi chuyển về khu vực hồi khí. Trên đường đi này, dòng khí đi qua bàn cân, bao nguyên liệu, thùng nhận và khu vực người vận hành đứng.

Đây là vùng có khả năng phát sinh bụi cao nhất, nên các phép đo tập trung nhiều hơn vào điều kiện ngay tại vị trí thao tác thay vì chỉ kiểm tra thông số tổng của thiết bị.

Các dữ liệu quan trọng gồm vận tốc gió, hướng dòng khí, độ đồng đều, nồng độ tiểu phân và trạng thái chênh áp. Khi xem cùng nhau, những thông số này cho biết vùng cân đang được kiểm soát theo cách nào và dòng khí có đưa bụi rời khỏi khu vực thao tác hay không.

Với booth có kích thước lớn, trường khí thường thay đổi theo vị trí. Vùng giữa bàn cân, khu vực sát vật chứa và vùng gần cửa hồi có thể ghi nhận các trạng thái khác nhau.

Điểm kiểm tra bám theo vị trí cân chia thực tế

Vị trí đo được xác định theo layout của công đoạn. Bàn cân, miệng bao, thùng nhận và mặt mở của booth là những khu vực có giá trị đánh giá cao vì chúng nằm trực tiếp trên đường phát sinh và vận chuyển bụi.

Cách bố trí này giúp dữ liệu đo bám sát hành vi thực tế của không khí trong buồng cân.

Vận tốc và smoke study cho hai lớp thông tin khác nhau

Vận tốc gió cho biết mức chuyển động của không khí tại từng vị trí. Khi đo trên nhiều điểm, dữ liệu thể hiện mức độ phân bố của dòng khí trên vùng làm việc.

Tuy nhiên, vận tốc chỉ cho biết một phần trạng thái dòng khí. Bàn cân, thùng nguyên liệu và cơ thể người vận hành đều có thể làm dòng khí tách hướng hoặc tạo vùng xoáy phía sau vật cản.

Smoke study giúp quan sát phần chuyển động này rõ hơn. Khói thử cho thấy dòng khí đi qua vùng thao tác, vòng quanh vật chứa và trở về cửa hồi theo quỹ đạo nào.

Hai nhóm dữ liệu bổ sung cho nhau: vận tốc cung cấp giá trị đo, còn smoke study thể hiện hình dạng của trường khí trong điều kiện thực tế.

Chênh áp filter phản ánh sự thay đổi của hệ thống

Trong quá trình sử dụng, bụi tích tụ dần trên prefilter, lọc trung gian và HEPA. Trở lực của từng cấp lọc tăng theo mức tích tải, làm chênh áp filter thay đổi.

Sự thay đổi này liên quan trực tiếp đến lưu lượng tuần hoàn của booth. Khi trở lực tăng, vận tốc tại vùng làm việc có thể thay đổi nếu hệ thống quạt không duy trì được trạng thái vận hành ban đầu.

Theo dõi chênh áp từng cấp giúp nhận biết xu hướng này sớm hơn. Dữ liệu có thể được đối chiếu với vận tốc vùng làm việc và kết quả smoke study để đánh giá trạng thái tổng thể của hệ thống.

Với HEPA, kiểm tra tính toàn vẹn sau lắp đặt còn giúp xác nhận đường lọc và vùng seal duy trì đúng chức năng trước khi thiết bị đưa vào sử dụng.

Điều kiện vận hành quyết định giá trị của phép kiểm tra

Một Dispensing Booth trống có trường khí khác với khi đã đặt đầy đủ bàn cân, bao nguyên liệu, thùng nhận và người thao tác. Những vật thể này làm thay đổi tiết diện dòng khí và tạo ra vùng che chắn khác nhau.

Vì vậy, các phép kiểm tra quan trọng thường được đặt gần điều kiện sử dụng thực tế. Đặc biệt với smoke study, bố trí đúng thiết bị và vật chứa giúp kết quả phản ánh sát hơn đường đi của dòng khí trong quá trình cân chia.

Những vị trí có nguồn phát sinh bụi hoặc thường xuyên xuất hiện vật cản cần được ưu tiên quan sát. Đây là các điểm cho biết rõ nhất vùng bảo vệ của Dispensing Booth có được duy trì hay không.

Hệ giải pháp Dispensing Booth tại VCR

Yêu cầu về phòng nền và vùng thao tác là một trong những dữ liệu đầu vào khi lựa chọn cấu hình thiết bị.

Hệ giải pháp hiện có của chúng tôi gồm Dispensing Booth – Buồng cân chia nguyên liệu, sử dụng dòng khí một chiều, áp suất âm và hệ lọc nhiều cấp cho các công đoạn cân, chia nguyên liệu; cùng LAF Cân – Lấy mẫu nguyên liệu Class A dành cho khu vực yêu cầu mức kiểm soát độ sạch cao hơn.

Trong từng dự án, cấu hình được xác định từ điều kiện phòng nền, kích thước vùng cân, vị trí bàn cân, vật chứa, tải bụi và yêu cầu kiểm tra tại chỗ. Các thông số này được xem xét cùng nhau để bố trí vùng cấp, vùng hồi và phạm vi thao tác phù hợp với điều kiện sử dụng thực tế.

FAQs

Cấp sạch phòng nền liên quan thế nào đến Dispensing Booth?

Phòng nền tạo môi trường bao quanh mặt mở của booth. Điều kiện tiểu phân, chênh áp và dòng khí của phòng có thể tác động trực tiếp đến trạng thái vùng thao tác bên trong.

Những vị trí nào thường được kiểm tra trong vùng thao tác?

Các vị trí chính gồm mặt cấp khí, bàn cân, khu vực mở bao, quanh vật chứa, mặt mở và vùng hồi khí.

Smoke study có giá trị gì trong đánh giá Dispensing Booth?

Smoke study thể hiện đường đi thực tế của dòng khí, đặc biệt quanh bàn cân, vật chứa và người vận hành. Nhờ đó có thể quan sát vùng xoáy, vùng khí yếu hoặc dòng khí lệch khỏi hướng mong muốn.

Chênh áp filter dùng để theo dõi điều gì?

Chênh áp filter phản ánh mức tăng trở lực khi bụi tích tụ trên bộ lọc. Dữ liệu này giúp theo dõi trạng thái hệ lọc và sự thay đổi có thể xảy ra đối với lưu lượng trong booth.
