Khí hồi hoàn thiện vòng tuần hoàn trong buồng cân

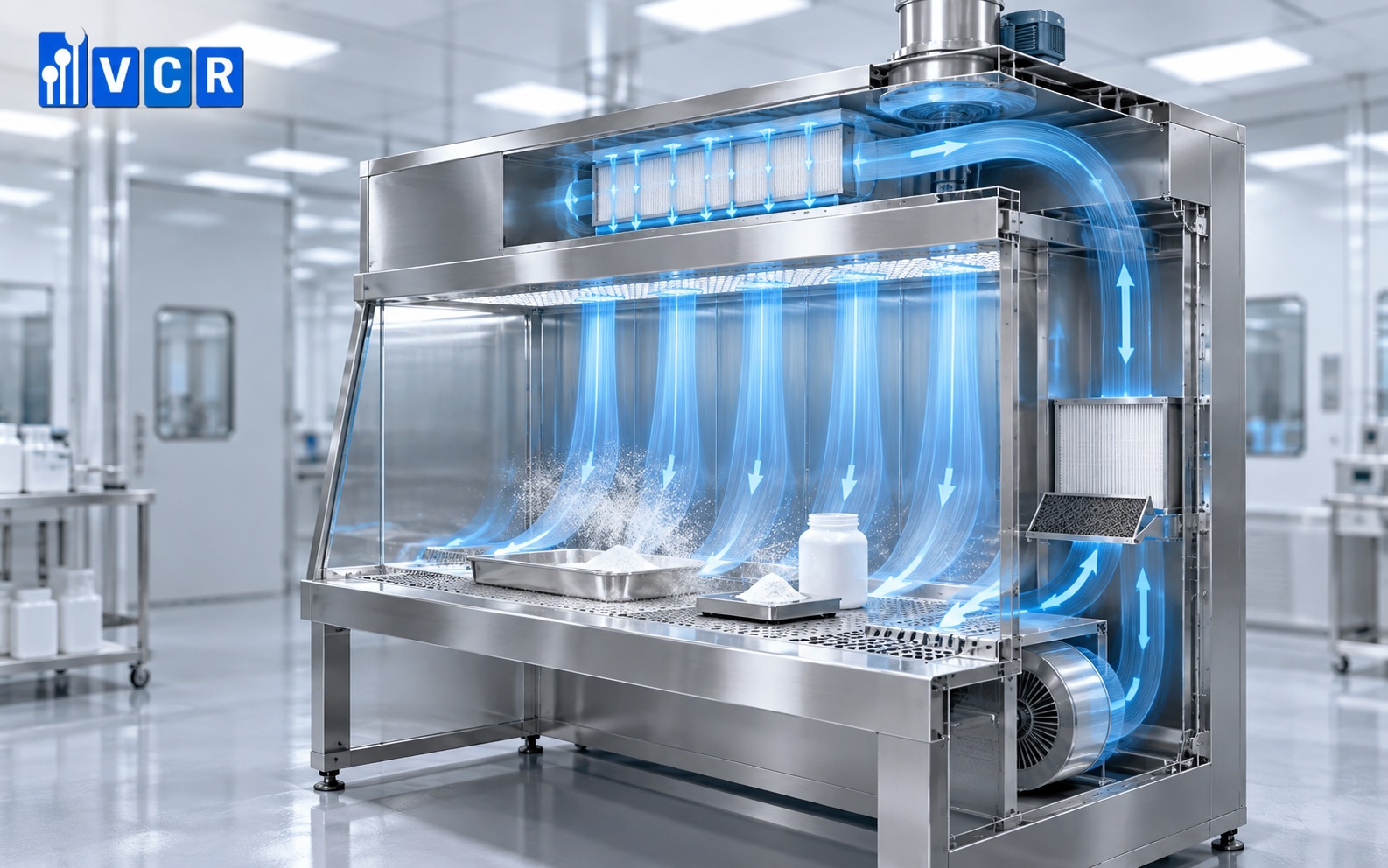

Dòng khí trong Dispensing Booth được tổ chức thành một vòng tuần hoàn có kiểm soát. Không khí sau khi qua HEPA được cấp từ phía trên xuống vùng làm việc, đi qua khu vực cân chia rồi chuyển hướng về các vị trí hồi khí.

Trong quá trình này, khí hồi tiếp nhận phần bụi đã được dòng khí cuốn khỏi nguồn phát sinh. Dòng khí mang bụi tiếp tục đi vào hệ thống lọc, qua các cấp xử lý trước khi được quạt đưa trở lại phía cấp khí.

Có thể hình dung đường đi cơ bản theo chuỗi:

HEPA cấp khí → vùng làm việc → điểm phát sinh bụi → cửa hồi → các cấp lọc → quạt → HEPA → vùng làm việc.

Vòng tuần hoàn này duy trì liên tục trong thời gian thiết bị vận hành và tạo nền tảng cho quá trình kiểm soát bụi tại khu cân chia.

Bụi được đưa về cửa hồi theo trường vận tốc

Khi xúc, rót hoặc cân nguyên liệu, các hạt mịn tách khỏi khối bột và đi vào không khí. Sau thời điểm phát sinh, quỹ đạo của hạt phụ thuộc vào cỡ hạt, vận tốc ban đầu và trường khí xung quanh vị trí thao tác.

Dòng khí hướng xuống từ vùng cấp tạo chuyển động chủ đạo trong khoang làm việc. Khi đến vùng thấp hơn, khí được kéo về phía cửa hồi, mang theo phần bụi còn lơ lửng.

Khả năng thu gom hình thành từ sự phối hợp giữa dòng khí cấp và dòng khí hồi. Dòng cấp định hướng chuyển động trong vùng làm việc, còn khí hồi tạo đường thoát có kiểm soát cho không khí mang bụi.

Với hạt mịn, quá trình vận chuyển theo dòng khí thể hiện rõ hơn. Hạt lớn có xu hướng lắng nhanh trên bề mặt, trong khi phần bụi nhẹ tiếp tục di chuyển về vùng hồi.

Vị trí cửa hồi định hình đường đi của bụi

Cửa hồi là điểm thu nhận dòng khí sau khi đi qua vùng thao tác. Vị trí của cửa hồi quyết định một phần hình dạng của trường khí trong buồng.

Khi vùng hồi được bố trí phù hợp với khu vực cân, dòng khí có quãng di chuyển rõ từ vùng cấp qua điểm phát sinh bụi tới vùng thu. Bụi được dẫn ra khỏi khu vực thao tác theo một hướng xác định thay vì lưu lại lâu trong khoang làm việc.

Chiều cao bàn cân, kích thước thùng chứa và vị trí mở bao đều tham gia vào hình học này. Một vật chứa lớn đặt giữa nguồn bụi và vùng hồi khí có thể làm dòng khí tách sang hai phía, tạo vùng vận tốc thấp phía sau vật cản.

Vì vậy, thiết kế Dispensing Booth gắn vị trí cửa hồi với hình học thực tế của công đoạn cân chia.

Vận tốc quyết định khả năng vận chuyển bụi

Để bụi đi từ nguồn phát sinh đến hệ thống lọc, dòng khí phải tạo đủ động lượng để duy trì chuyển động của phần hạt đang lơ lửng.

Vận tốc dòng khí quá thấp làm thời gian lưu của bụi trong vùng thao tác kéo dài. Dòng khí phân bố thiếu đồng đều còn có thể hình thành các vùng chuyển động yếu, nơi bụi tích tụ hoặc quay trở lại khu vực thao tác.

Ngược lại, vận tốc quá lớn có thể làm tăng nhiễu động quanh bao, thùng và bàn cân. Với bột nhẹ, chuyển động khí mạnh còn làm tăng lượng hạt tách khỏi bề mặt nguyên liệu.

Thông số vận tốc vì vậy được xem xét cùng độ đồng đều dòng khí, vị trí nguồn bụi và kích thước vùng làm việc. Mục tiêu là hình thành trường khí đủ ổn định để vận chuyển bụi về vùng hồi trong khi vẫn phù hợp với thao tác cân chia.

Các cấp lọc tiếp nhận bụi từ dòng khí hồi

Sau khi rời vùng làm việc, khí hồi mang bụi đi vào hệ thống lọc. Mỗi cấp lọc đảm nhận một phần tải hạt trước khi không khí quay trở lại vùng cấp.

Trong cấu hình lọc nhiều cấp, dòng khí thường đi qua:

Sự phân cấp này giúp tải bụi không tập trung hoàn toàn lên HEPA. Khi filter tích tải, chênh áp tăng và đặc tính của vòng tuần hoàn khí thay đổi theo.

Theo dõi chênh áp các cấp lọc cung cấp dữ liệu để đánh giá trạng thái vận hành và duy trì lưu lượng phù hợp trong vùng cân chia.

Hình học vùng làm việc tác động trực tiếp đến khả năng thu gom

Khả năng thu gom bụi của Dispensing Booth không được xác định riêng bởi công suất quạt hoặc cấp lọc. Hình học của vùng thao tác quyết định cách dòng khí tiếp cận nguồn bụi.

Các yếu tố đáng chú ý gồm chiều sâu booth, vị trí bàn cân, kích thước bao/thùng, khoảng cách tới cửa hồi và phạm vi di chuyển của người vận hành.

Khi điểm cân nằm trong vùng dòng khí ổn định, bụi phát sinh có đường vận chuyển ngắn và rõ về phía hồi. Với thao tác nằm sâu ngoài vùng bảo vệ hoặc bị che bởi vật chứa lớn, trường khí có thể thay đổi đáng kể.

Đây là cơ sở để đánh giá Dispensing Booth theo vùng làm việc thực tế, thay vì chỉ sử dụng kích thước phủ bì của thiết bị.

Smoke study thể hiện trực quan đường đi của khí hồi

Smoke study giúp quan sát hướng và tính liên tục của dòng khí trong khoang làm việc. Khói thử cho thấy dòng khí di chuyển qua bàn cân, quanh vật chứa và về vị trí hồi theo cách nào.

Phương pháp này đặc biệt hữu ích tại các khu vực có vật cản hoặc thao tác phức tạp. Những vùng xoáy, vùng khí đứng hoặc hiện tượng dòng khí đi ngược về phía người vận hành có thể được nhận diện trực quan.

Kết quả smoke study kết hợp với dữ liệu vận tốc gió và chênh áp filter tạo góc nhìn đầy đủ hơn về khả năng thu gom bụi của buồng cân.

FAQs

Khí hồi trong Dispensing Booth đi theo đường nào?

Khí hồi di chuyển từ vùng làm việc về cửa hồi, đi qua các cấp lọc và quạt trước khi được xử lý qua HEPA để quay trở lại khu vực cấp khí.

Vì sao vị trí cửa hồi liên quan đến khả năng thu gom bụi?

Vị trí cửa hồi định hình hướng di chuyển của dòng khí qua vùng thao tác. Khoảng cách và vật cản giữa nguồn bụi với cửa hồi làm thay đổi đường vận chuyển của hạt.

Filter tích bụi tác động thế nào đến dòng khí hồi?

Khi lượng bụi tích tụ tăng, chênh áp qua filter tăng theo. Trở lực lớn hơn có thể làm thay đổi lưu lượng và vận tốc trong vòng tuần hoàn nếu hệ thống quạt không bù lại phần tổn thất này.

Smoke study cung cấp thông tin gì cho buồng cân?

Smoke study thể hiện trực quan hướng dòng khí, vùng xoáy, vùng vận tốc thấp và đường khí từ khu vực thao tác về cửa hồi, qua đó hỗ trợ đánh giá vùng bảo vệ của Dispensing Booth.
