Diện tích hữu dụng hình thành từ layout công đoạn

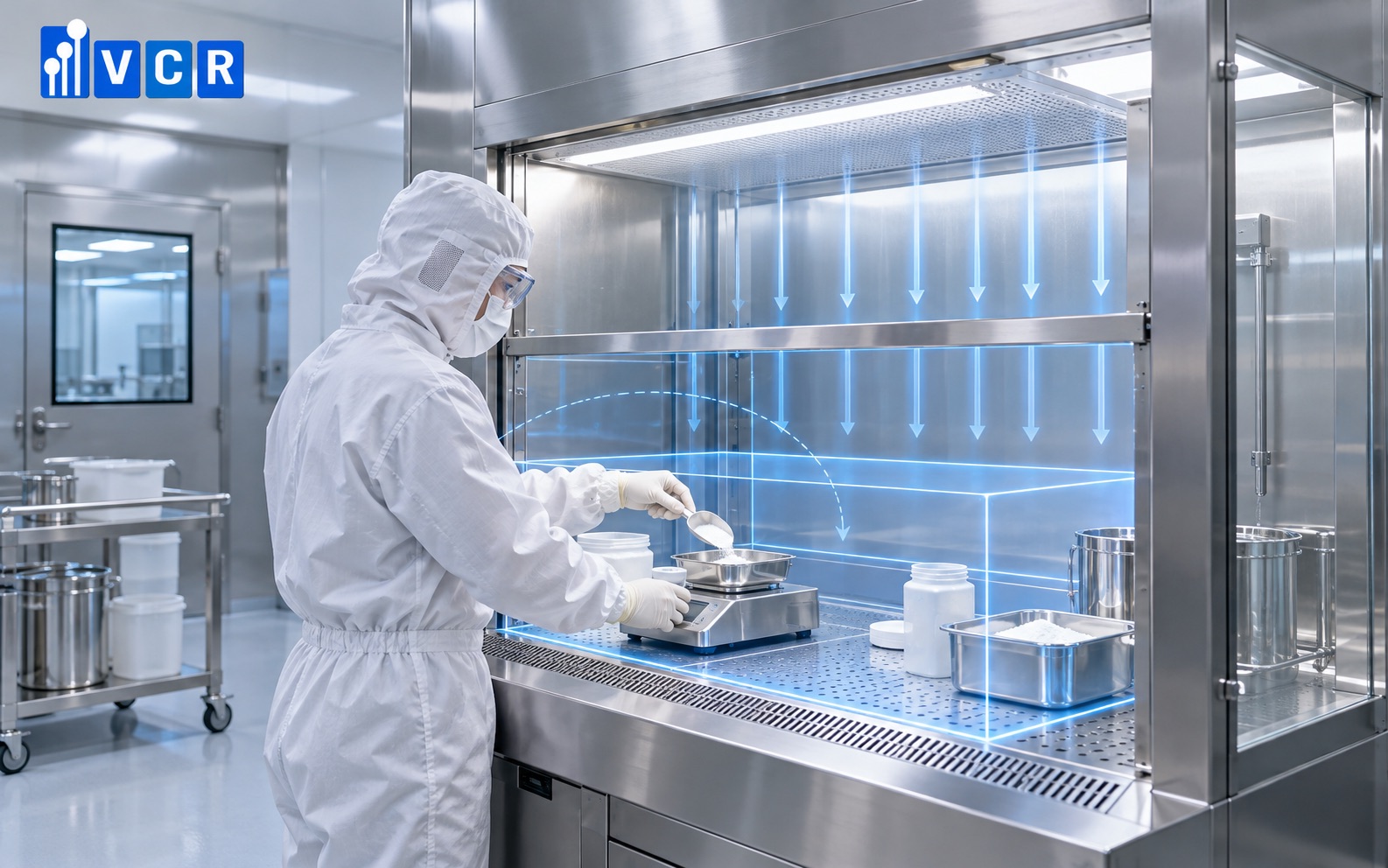

Kích thước của Dispensing Booth bao gồm phần kết cấu thiết bị và khu vực dành cho hoạt động cân chia. Trong đó, diện tích làm việc hữu dụng phản ánh phần không gian thực tế mà bàn cân, nguyên liệu và người vận hành sử dụng trong suốt quá trình thao tác.

Một công đoạn điển hình có thể bao gồm bàn cân, cân điện tử, bao nguyên liệu, thùng nhận, dụng cụ xúc và xe đẩy. Mỗi thành phần tạo ra một footprint riêng, đồng thời phát sinh khoảng trống phục vụ mở bao, lấy nguyên liệu, đặt lên cân và chuyển sang vật chứa tiếp theo.

Vì vậy, xác định kích thước booth thường bắt đầu từ layout công đoạn. Bàn cân và vật chứa được bố trí trước, sau đó bổ sung phạm vi di chuyển của người vận hành và các khoảng trống dành cho dòng khí. Cách tiếp cận này giúp kích thước vùng làm việc phản ánh đúng hoạt động sản xuất thay vì chỉ dựa trên diện tích sàn khả dụng.

Thiết bị và vật chứa xác lập phần không gian cơ bản

Bàn cân thường nằm tại trung tâm của công đoạn. Chiều rộng, chiều sâu và chiều cao bàn quyết định vị trí của cân, khoảng tiếp cận nguyên liệu và tư thế thao tác. Với những công đoạn sử dụng cân sàn hoặc cân kết hợp xe nâng, cấu trúc vùng làm việc tiếp tục thay đổi theo kích thước thiết bị.

Bao hoặc thùng nguyên liệu tạo thêm một lớp không gian. Kích thước ở trạng thái lưu trữ chưa phản ánh đầy đủ phạm vi sử dụng bởi trong quá trình cân chia, bao có thể được mở rộng, nghiêng hoặc gấp xuống; thùng nguyên liệu có thể được đưa gần bàn cân hoặc xoay để thuận tiện lấy bột.

Do đó, thông số có giá trị cho thiết kế là kích thước lớn nhất trong trạng thái thao tác. Với thùng phuy, pallet hoặc bao lớn, vùng mở nắp và thao tác phía trên vật chứa còn liên quan trực tiếp đến chiều cao cũng như chiều sâu của khu vực làm việc.

Bố trí này đồng thời phải duy trì khoảng trống trước vùng hồi khí. Vật chứa hoặc bàn cân che chắn quá nhiều tiết diện hồi có thể làm thay đổi trường khí tại chính vị trí phát sinh bụi.

Quỹ đạo thao tác quyết định phần diện tích động

Ngoài footprint của thiết bị, người vận hành tạo ra phần diện tích động trong booth. Mỗi chu trình cân chia gồm nhiều tư thế và chuyển động khác nhau: tiếp cận bao nguyên liệu, xúc bột, xoay sang bàn cân, chuyển phần đã cân sang thùng nhận và xử lý dụng cụ sau thao tác.

Khoảng di chuyển này được xác định từ số người làm việc, chiều rộng thiết bị, phương thức cấp nguyên liệu và dụng cụ hỗ trợ. Với công đoạn sử dụng xe đẩy hoặc pallet, đường đưa vật chứa vào – ra khỏi vùng làm việc trở thành một phần của layout.

Ergonomics cũng liên quan trực tiếp đến diện tích hữu dụng. Khoảng cách từ người vận hành đến bàn cân hoặc vật chứa quá lớn làm tăng động tác với, cúi hoặc xoay người; không gian quá hẹp làm hạn chế khả năng thao tác và thay đổi vị trí của các vật cản trong dòng khí.

Một layout phù hợp tạo được sự cân bằng giữa khả năng tiếp cận thiết bị, khoảng thao tác và hướng di chuyển của dòng khí.

Vùng dòng khí xác định giới hạn sử dụng thực tế

Diện tích làm việc của Dispensing Booth còn được xác lập theo phạm vi mà dòng khí kiểm soát duy trì ổn định. Không khí được cấp vào vùng thao tác và chuyển về cửa hồi, tạo hướng vận chuyển bụi từ điểm phát sinh đến hệ thống lọc.

Bàn cân, bao nguyên liệu, thùng chứa và cơ thể người vận hành đều tham gia làm thay đổi trường khí. Vì vậy, điểm cân và vị trí mở bao được bố trí trong vùng mà hướng khí vẫn rõ ràng, đồng thời duy trì khoảng cách phù hợp với mặt mở phía trước và cửa hồi.

Chiều sâu vùng làm việc là thông số đặc biệt quan trọng. Điểm thao tác nằm quá gần mặt mở làm nguồn bụi tiến sát ranh giới giữa vùng kiểm soát và phòng bên ngoài. Nếu được đưa quá sâu, người vận hành phải tiếp cận sâu hơn vào booth và các vật chứa lớn có thể làm thay đổi đường hồi khí.

Diện tích hữu dụng vì thế có thể được xem là phần giao nhau giữa không gian đủ cho thao tác và không gian duy trì được điều kiện dòng khí thiết kế.

Chuyển dữ liệu thao tác thành kích thước thiết kế

Ở giai đoạn URS và phát triển layout, các dữ liệu của công đoạn có thể được hệ thống hóa trước khi xác định chiều rộng và chiều sâu cuối cùng của booth.

Từ các dữ liệu này, layout được xây dựng theo trình tự thiết bị → vật chứa → người vận hành → đường khí → kích thước vùng làm việc. Với công đoạn thay đổi nhiều loại bao hoặc thùng, kích thước được kiểm tra theo trường hợp chiếm không gian lớn nhất dự kiến trong vận hành.

Cách xác định này đồng thời tạo cơ sở cho những bước đánh giá tiếp theo như đo vận tốc, kiểm tra độ đồng đều dòng khí hoặc smoke study tại vùng thao tác thực tế.

Hệ giải pháp Dispensing Booth tại VCR

Sau khi xác định diện tích làm việc hữu dụng, cấu hình booth được lựa chọn theo quy mô công đoạn và mức kiểm soát của khu vực.

Hệ giải pháp của chúng tôi hiện gồm Dispensing Booth – Buồng cân chia nguyên liệu, phục vụ các công đoạn cân, chia và xử lý nguyên liệu bột với dòng khí một chiều, áp suất âm và hệ thống lọc nhiều cấp; cùng LAF Cân – Lấy mẫu nguyên liệu Class A dành cho các công đoạn cân, lấy mẫu yêu cầu mức kiểm soát độ sạch cao hơn.

Trong từng dự án, kích thước thiết bị được phát triển từ bàn cân, bao/thùng, số người vận hành, phương tiện hỗ trợ, vị trí hồi khí và trình tự thao tác. Nhờ đó, vùng làm việc được thiết kế sát với công đoạn thực tế đồng thời duy trì điều kiện dòng khí phù hợp quanh nguồn phát sinh bụi.
